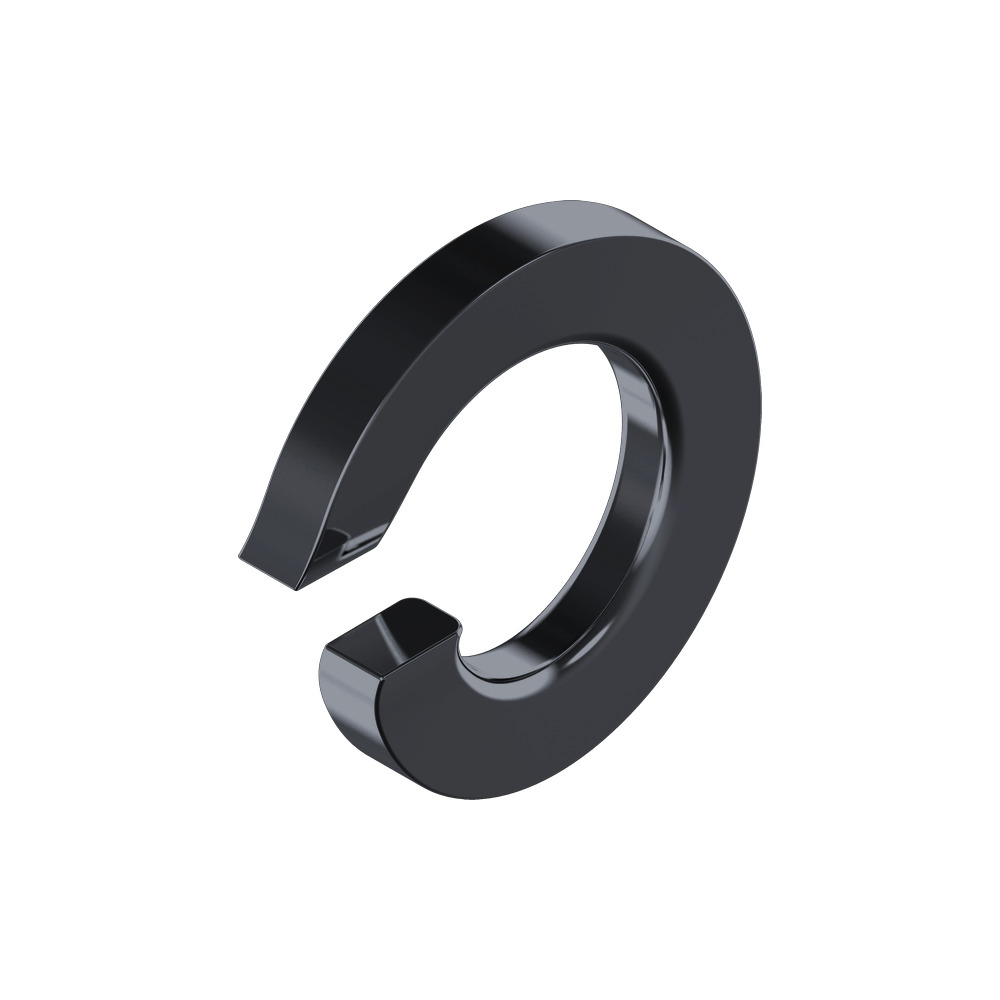

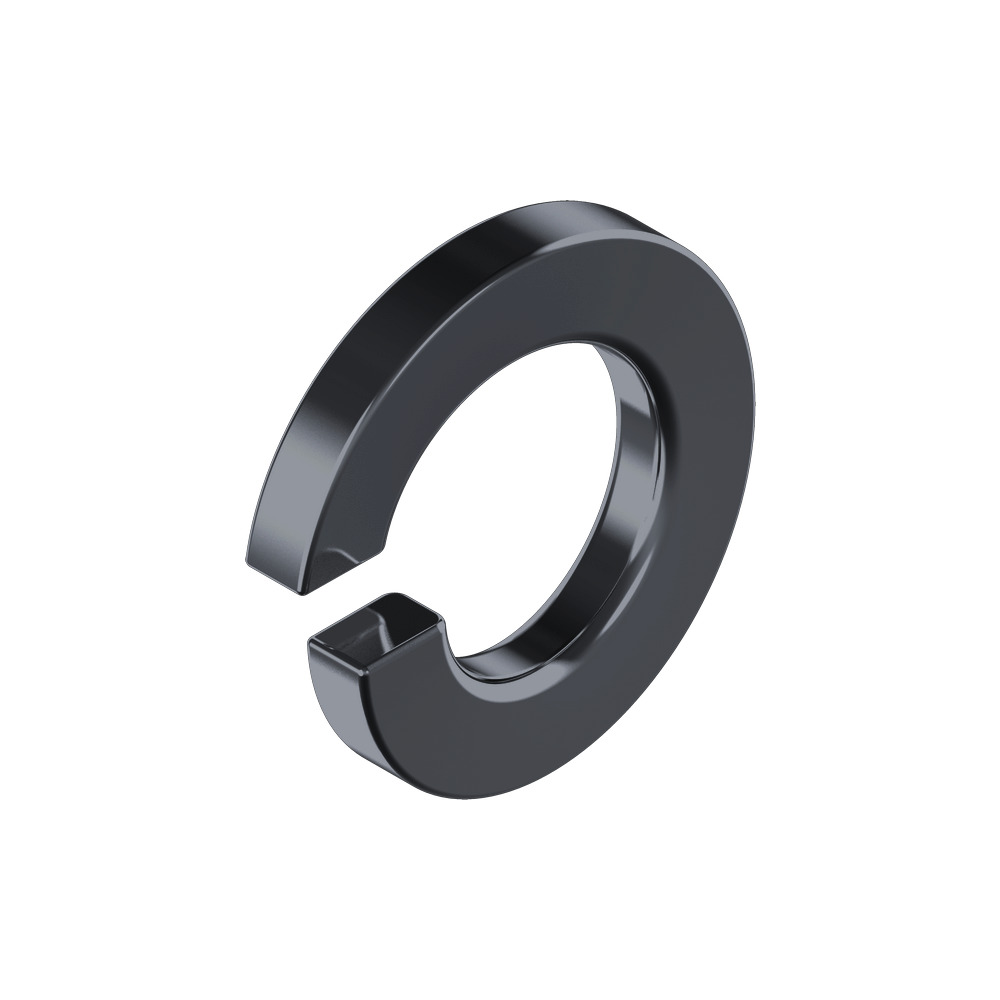

Rondele Elastike DIN 127, Çelik i Çelët
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Rondele Elastike DIN 127 prej çeliku të çelët. Standardi DIN 127.
Të dhëna teknike:
- Materiali i unazës: çelik
- Sipërfaqja e unazës: i çelët
- DIN: 127
- Lloji i unazës: unazë elastike
- Forma e unazës: forma B
Detaje
| Kodi | 25082 |
| Kategoria | Elementet Lidhëse – DIN / ISO |
Madhësitë & Variantet
Kodi: 2508 2EAN: 4055912334039Paketimi: 1000 cope
Të dhëna teknike — 2508 2
| Ø Vidhës | 2 mm |
| (h) | 1.2 mm |
| Ø i Brendshëm i Unazës (dI) | 2.4 mm |
| Ø i Jashtëm i Unazës (dA) | 4.4 mm |
| Trashësia e Unazës (s) | 0.5 mm |
| Kodi | Ø Vidhës | (h) |
|---|---|---|
| 2508 2 | 2 mm | 1.2 mm |
| 2508 25 | 2.5 mm | 1.4 mm |
| 2508 3 | 3 mm | 1.6 mm |
| 2507 3 | 3 mm | 1.9 mm |
| 2507 35 | 3.5 mm | 1.9 mm |
| 2508 4 | 4 mm | 1.8 mm |
| 2507 4 | 4 mm | 2.1 mm |
| 2508 5 | 5 mm | 2.4 mm |
| 2507 5 | 5 mm | 2.7 mm |
| 2508 6 | 6 mm | 3.2 mm |
| 2507 6 | 6 mm | 3.6 mm |
| 2508 7 | 7 mm | 3.2 mm |
| 2507 7 | 7 mm | 3.6 mm |
| 2508 8 | 8 mm | 4 mm |
| 2507 8 | 8 mm | 4.6 mm |
| 2508 10 | 10 mm | 4.4 mm |
| 2507 10 | 10 mm | 5 mm |
| 2508 12 | 12 mm | 5 mm |
| 2507 12 | 12 mm | 5.8 mm |
| 2508 14 | 14 mm | 6 mm |
| 2507 14 | 14 mm | 6.8 mm |
| 2508 16 | 16 mm | 7 mm |
| 2507 16 | 16 mm | 7.8 mm |
| 2508 18 | 18 mm | 7 mm |
| 2507 18 | 18 mm | 7.8 mm |
| 2508 20 | 20 mm | 8 mm |
| 2507 20 | 20 mm | 8.8 mm |
| 2508 22 | 22 mm | 8 mm |
| 2507 22 | 22 mm | 8.8 mm |
| 2508 24 | 24 mm | 10 mm |
| 2507 24 | 24 mm | 11 mm |
| 2508 27 | 27 mm | 10 mm |
| 2507 27 | 27 mm | 11 mm |
| 2508 30 | 30 mm | 12 mm |
| 2507 30 | 30 mm | 13.6 mm |
| 2508 33 | 33 mm | 12 mm |
| 2507 33 | 33 mm | 13.6 mm |
| 2508 36 | 36 mm | 12 mm |
| 2507 36 | 36 mm | 13.6 mm |
| 2508 39 | 39 mm | 12 mm |
| 2507 39 | 39 mm | 13.6 mm |
| 2508 42 | 42 mm | 14 mm |
| 2507 42 | 42 mm | 15.6 mm |
| 2507 45 | 45 mm | 15.6 mm |
| 2508 48 | 48 mm | 14 mm |
| 2507 48 | 48 mm | 15.6 mm |
| 2508 52 | 52 mm | 16 mm |
| 2508 56 | 56 mm | 18.9 mm |
| 2508 64 | 64 mm | 18.9 mm |
| 2508 80 | 80 mm | 18.9 mm |
| 2508 90 | 90 mm | 18.9 mm |
| 2508 100 | 100 mm | 18.9 mm |

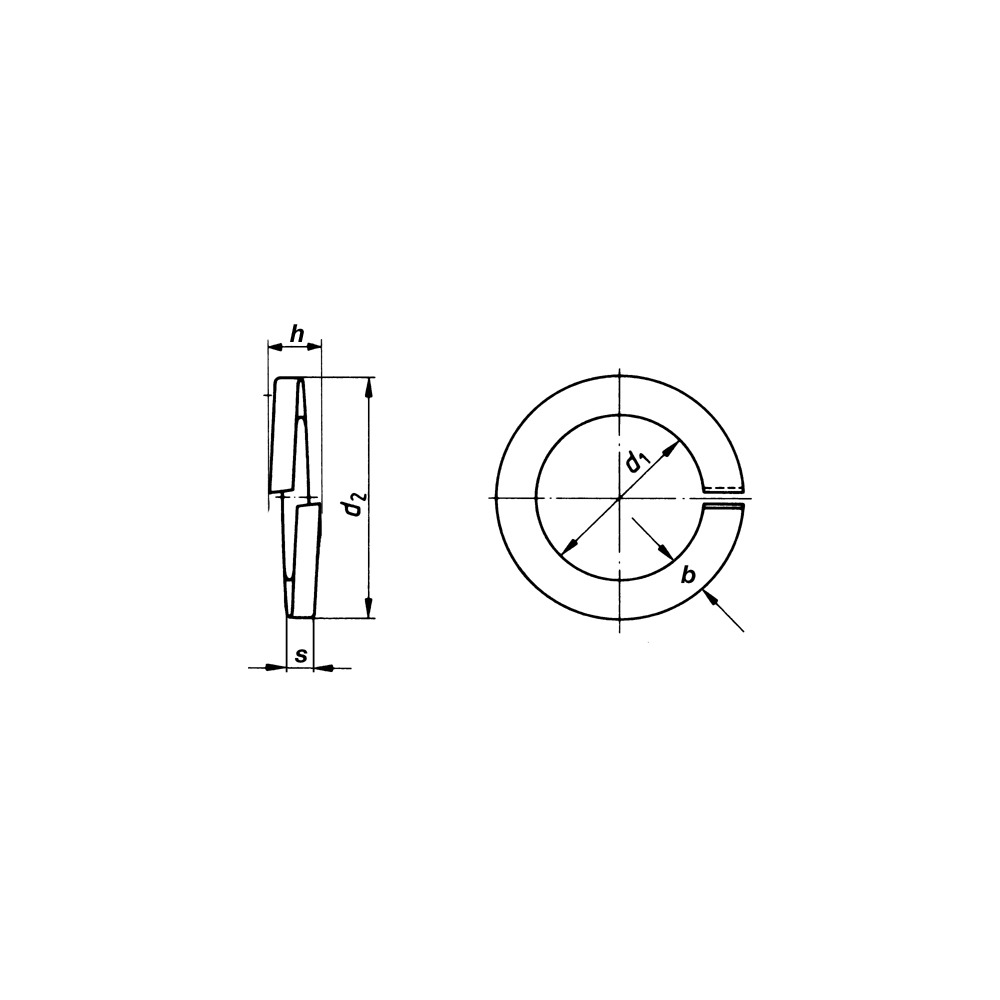

Të Dhëna Teknike
| für | d1 | d2 | b | s | h | |||||
| Filetimi-Ø | Innen-Ø | Außen-Ø | Gjerësia | Materialstärke | Lartësia | |||||
| mm | mm | mm | mm | mm | mm | |||||
| M2 | 2,4 | 4,4 | 2,0 | 0,5 | 1,2 | |||||
| M2,5 | 2,9 | 5,1 | 2,2 | 0,6 | 1,4 | |||||
| M3 | 3,1 | 6,2 | 3,1 | 0,8 | 1,6 | |||||
| M4 | 4,1 | 7,6 | 3,5 | 0,9 | 1,8 | |||||
| M5 | 5,1 | 9,2 | 4,1 | 1,2 | 2,4 | |||||
| M6 | 6,1 | 11,8 | 5,7 | 1,6 | 3,2 | |||||
| M7 | 7,1 | 12,8 | 5,7 | 1,6 | 3,2 | |||||
| M8 | 8,1 | 14,8 | 6,7 | 2,0 | 4,0 | |||||
| M10 | 10,2 | 18,1 | 7,9 | 5,5 | 4,4 | |||||
| M12 | 12,2 | 21,1 | 8,9 | 2,5 | 5,0 | |||||
| M14 | 14,2 | 24,1 | 9,9 | 3,0 | 6,0 | |||||
| M16 | 16,2 | 27,4 | 11,2 | 3,5 | 7,0 | |||||
| M18 | 18,2 | 29,4 | 11,2 | 3,5 | 7,0 | |||||
| M20 | 20,2 | 33,6 | 13,4 | 4,0 | 8,0 | |||||
| M22 | 22,5 | 35,9 | 13,4 | 4,0 | 8,0 | |||||
| M24 | 24,5 | 40,0 | 15,5 | 5,0 | 10,0 | |||||
| M27 | 27,5 | 43,0 | 15,5 | 5,0 | 10,0 | |||||
| M30 | 30,5 | 48,2 | 17,7 | 6,0 | 12,0 | |||||
| M33 | 33,5 | 53,2 | 19,7 | 6,0 | 12,0 | |||||
| M36 | 36,5 | 58,2 | 21,7 | 6,0 | 12,0 | |||||
| M39 | 39,5 | 61,2 | 21,7 | 6,0 | 12,0 | |||||
| M42 | 42,5 | 68,2 | 25,7 | 7,0 | 14,0 | |||||
| M48 | 49,0 | 75,0 | 26,0 | 7,0 | 14,0 | |||||
| M52 | 53,0 | 82,0 | 29,0 | 8,0 | 16,0 | |||||
| M56 | 58,5 | 87,0 | 28,5 | 8,0 | 18,9 | |||||
| M64 | 66,5 | 95,0 | 28,5 | 8,0 | 18,9 | |||||
| M80 | 82,5 | 111,0 | 28,5 | 8,0 | 18,9 | |||||
| M90 | 92,5 | 121,0 | 28,5 | 8,0 | 18,9 | |||||
| M100 | 102,5 | 131,0 | 28,5 | 8,0 | 18,9 |
