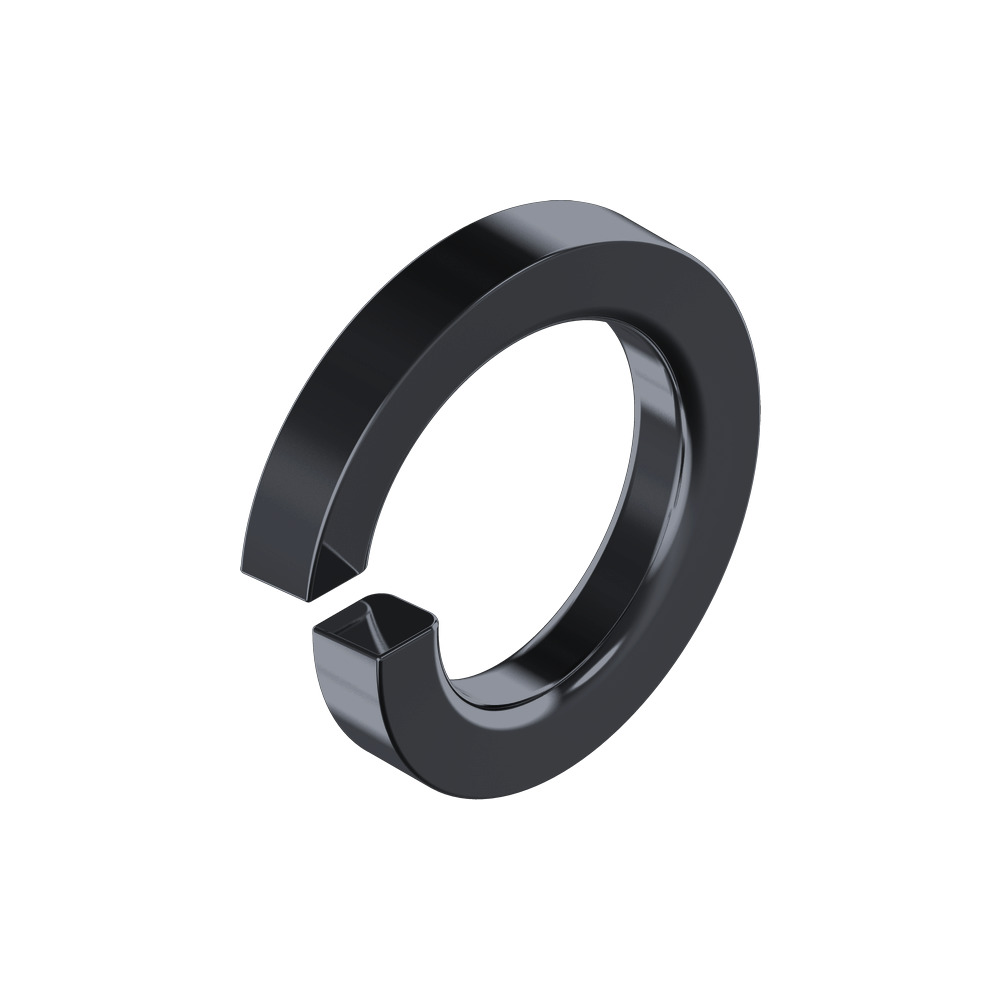

Rondele Elastike DIN 7980, Çelik i Çelët
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Rondele Elastike DIN 7980 prej çeliku të çelët. Standardi DIN 7980.
Të dhëna teknike:
- Materiali i unazës: çelik
- Sipërfaqja e unazës: i çelët
- DIN: 7980
- Lloji i unazës: unazë elastike
Detaje
| Kodi | 25623 |
| Kategoria | Elementet Lidhëse – DIN / ISO |
Madhësitë & Variantet
Kodi: 2562 3EAN: 4055912339454Paketimi: 1000 cope
Të dhëna teknike — 2562 3
| Ø Vidhës | 3 mm |
| (h) | 2 mm |
| Ø i Brendshëm i Unazës (dI) | 3 mm |
| Ø i Jashtëm i Unazës (dA) | 5.6 mm |
| Trashësia e Unazës (s) | 1 mm |
| Kodi | Ø Vidhës | (h) |
|---|---|---|
| 2562 3 | 3 mm | 2 mm |
| 2562 4 | 4 mm | 2.4 mm |
| 2562 5 | 5 mm | 3.2 mm |
| 2562 6 | 6 mm | 3.2 mm |
| 2562 8 | 8 mm | 4 mm |
| 2562 10 | 10 mm | 5 mm |
| 2562 12 | 12 mm | 5 mm |
| 2562 14 | 14 mm | 6 mm |
| 2562 16 | 16 mm | 7 mm |
| 2562 18 | 18 mm | 7 mm |
| 2562 20 | 20 mm | 9 mm |
| 2562 22 | 22 mm | 9 mm |
| 2562 24 | 24 mm | 10 mm |
| 2562 27 | 27 mm | 10 mm |
| 2562 30 | 30 mm | 12 mm |
| 2562 33 | 33 mm | 12 mm |
| 2562 36 | 36 mm | 14 mm |
| 2562 42 | 42 mm | 16 mm |
| 2562 48 | 48 mm | 16 mm |
Të Dhëna Teknike
| Gew.-Ø | Innen-Ø | Außen-Ø | Materialstärke | Lartësia | Gjerësia | |||||
| d mm | dI mm | dA mm | s mm | h mm | b mm | |||||
| 3 | 3 | 5,6 | 1,0 | 2,0 | 1,30 | |||||
| 4 | 4 | 7,0 | 1,2 | 2,4 | 1,50 | |||||
| 5 | 5 | 8,8 | 1,6 | 3,2 | 1,90 | |||||
| 6 | 6 | 9,9 | 1,6 | 3,2 | 1,95 | |||||
| 8 | 8 | 12,7 | 2,0 | 4,0 | 2,35 | |||||
| 10 | 10 | 16,0 | 2,5 | 5,0 | 3,00 | |||||
| 12 | 12 | 18,0 | 2,5 | 5,0 | 3,00 | |||||
| 14 | 14 | 21,1 | 3,0 | 6,0 | 3,55 | |||||
| 16 | 16 | 24,4 | 3,5 | 7,0 | 4,20 | |||||
| 18 | 18 | 26,4 | 3,5 | 7,0 | 4,20 | |||||
| 20 | 20 | 30,6 | 4,5 | 9,0 | 5,30 | |||||
| 22 | 22 | 32,6 | 4,5 | 9,0 | 5,30 | |||||
| 24 | 24 | 32,9 | 5,0 | 10,0 | 4,45 | |||||
| 27 | 27 | 38,9 | 5,0 | 10,0 | 5,95 | |||||
| 30 | 30 | 44,1 | 6,0 | 12,0 | 7,05 | |||||
| 33 | 33 | 47,1 | 6,0 | 12,0 | 7,05 | |||||
| 36 | 36 | 52,2 | 7,0 | 14,0 | 8,10 | |||||
| 42 | 42 | 60,2 | 8,0 | 16,0 | 9,10 | |||||
| 48 | 48 | 67,0 | 8,0 | 16,0 | 9,50 |
