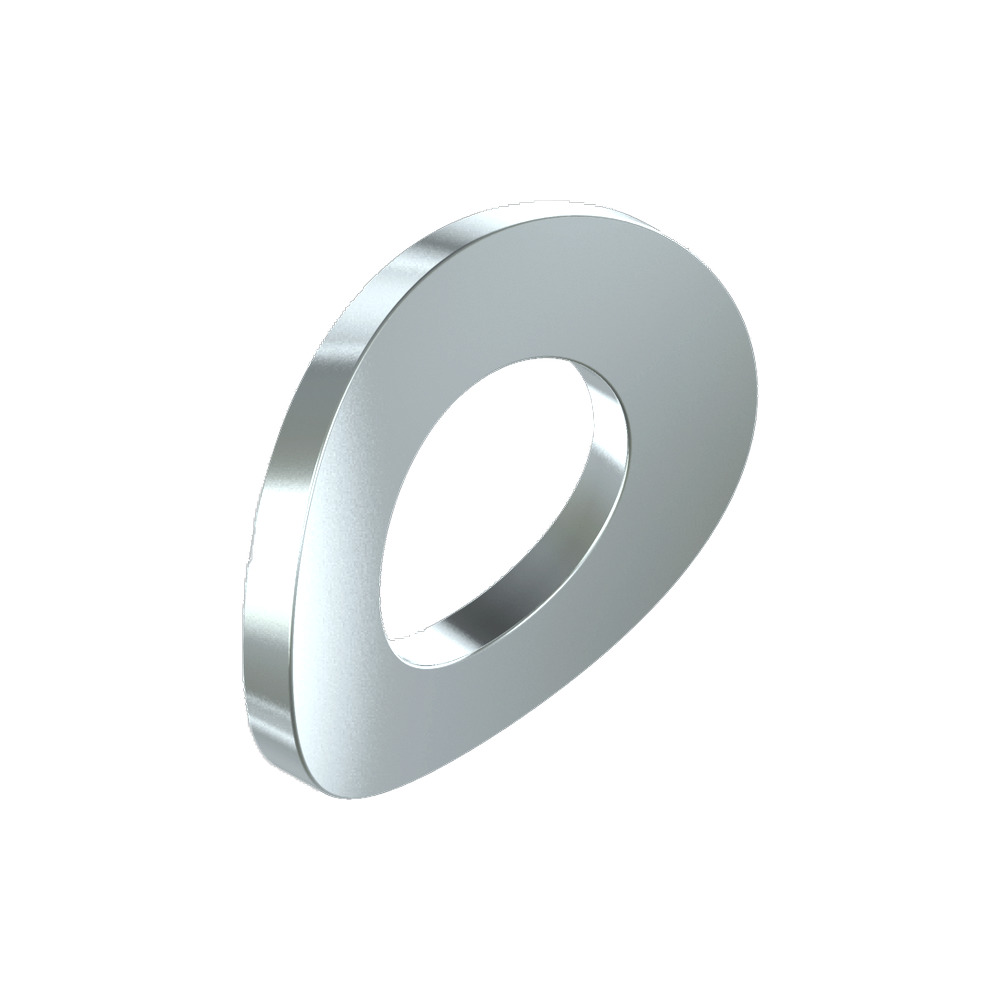

Rondele Elastike me Dhëmbë DIN 137 B, i Galvanizuar
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Rondele elastike e valëzuar sipas DIN 137 B, me sipërfaqe e galvanizuar.
Përparësitë:
- Sipas standardit DIN 137 B
- Formë e valëzuar — elasticitet i butë
- Shpërndan presionin në mënyrë të barabartë
- Sipërfaqe e galvanizuar
Përdorimi:
- Bashkime të lehta ku kërkohet elasticitet
Detaje
| Kodi | 23223 |
| Kategoria | Elementet Lidhëse – DIN / ISO |
Madhësitë & Variantet
Kodi: 2322 3EAN: 4028203275052Paketimi: 100 / 500 E / 300 E cope
Të dhëna teknike — 2322 3
| Ø Vidhës | 3 mm |
| Ø i Brendshëm (dI) | 3.2 mm |
| Ø i Jashtëm (dA) | 8 mm |
| Pane height (h) | 1.6 mm |
| Trashësia e Diskut (s) | 0.5 mm |
| Kodi | Ø Vidhës | Ø i Brendshëm (dI) | Pane height (h) |
|---|---|---|---|
| 2322 3 | 3 mm | 3.2 mm | 1.6 mm |
| 2322 4 | 4 mm | 4.3 mm | 2 mm |
| 2322 5 | 5 mm | 5.3 mm | 2.2 mm |
| 2322 6 | 6 mm | 6.4 mm | 2.6 mm |
| 2322 7 | 7 mm | 7.4 mm | 3 mm |
| 2322 8 | 8 mm | 8.4 mm | 3 mm |
| 2322 10 | 10 mm | 10.5 mm | 4.2 mm |
| 2322 12 | 12 mm | 13 mm | 5 mm |
| 2322 14 | 14 mm | 15 mm | 6 mm |
| 2322 16 | 16 mm | 17 mm | 6.4 mm |
| 2322 18 | 18 mm | 19 mm | 6.6 mm |
| 2322 20 | 20 mm | 21 mm | 7.4 mm |
| 2322 24 | 24 mm | 25 mm | 8.2 mm |
Të Dhëna Teknike
| For | d1 | d2 | h | s | ||||||
| Filetimi | max. | |||||||||
| Dia. mm | mm | mm | mm | mm | ||||||
| M 3 | 3.2 | 8 | 1.6 | 0.5 | ||||||
| M 4 | 4.3 | 9 | 2.0 | 0.5 | ||||||
| M 5 | 5.3 | 11 | 2.2 | 0.5 | ||||||
| M 6 | 6.4 | 12 | 2.6 | 0.5 | ||||||
| M 7 | 7.4 | 14 | 3.0 | 0.8 | ||||||
| M 8 | 8.4 | 15 | 3.0 | 0.8 | ||||||
| M 10 | 10.5 | 21 | 4.2 | 1.0 | ||||||
| M 12 | 13.0 | 24 | 5.0 | 1.2 | ||||||
| M 14 | 15.0 | 28 | 6.0 |
