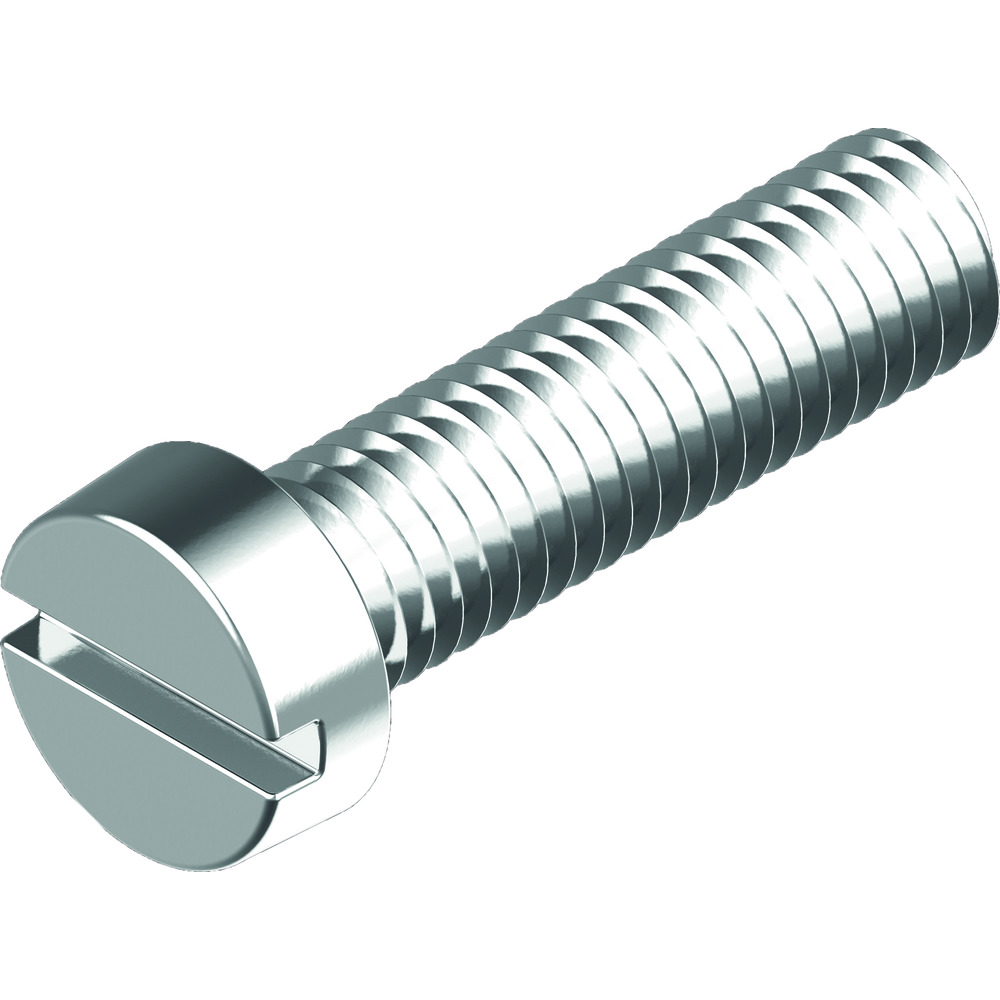

Vidë me Kokë Cilindrike DIN 84, Inoks A4
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Vidë me kokë cilindrike me të çarë sipas DIN 84, me sipërfaqe prej inoksi A4 (V4A).
Përparësitë:
- Sipas standardit DIN 84
- Sipërfaqe prej inoksi A4 (V4A)
- Kokë cilindrike me të çarë të drejtë për kaçavidë
Përdorimi:
- Bashkime në mekanikë e pajisje precize
- Përdoret me kaçavidë me majë të sheshtë
Detaje
| Kodi | 120613 |
| Kategoria | Elementet Lidhëse – DIN / ISO |
Madhësitë & Variantet
Të dhëna teknike — 1206 1 3
| Ø Filetimi (d) | 1 mm |
| Gjatësia e Vidhës (l) | 3 mm |
| Hapi i Filetimit | 0.25 mm |
| Gjatësia e Filetimit (lG) | 3 mm |
| Ø i Kokës (dK) | 2 mm |
| Lartësia e Kokës (hK) | 0.7 mm |
| Sloth width (n) | 0.25 mm |
| Kodi | Ø Filetimi (d) | Gjatësia e Vidhës (l) |
|---|---|---|
| 1206 1 3 | 1 mm | 3 mm |
| 1206 1 4 | 1 mm | 4 mm |
| 1206 1 5 | 1 mm | 5 mm |
| 1206 16 4 | 1.6 mm | 4 mm |
| 1206 16 5 | 1.6 mm | 5 mm |
| 1206 16 6 | 1.6 mm | 6 mm |
| 1206 16 8 | 1.6 mm | 8 mm |
| 1206 16 10 | 1.6 mm | 10 mm |
| 1206 2 3 | 2 mm | 3 mm |
| 1206 2 4 | 2 mm | 4 mm |
| 1206 2 5 | 2 mm | 5 mm |
| 1206 2 6 | 2 mm | 6 mm |
| 1206 2 8 | 2 mm | 8 mm |
| 1206 2 10 | 2 mm | 10 mm |
| 1206 2 12 | 2 mm | 12 mm |
| 1206 2 14 | 2 mm | 14 mm |
| 1206 2 16 | 2 mm | 16 mm |
| 1206 2 20 | 2 mm | 20 mm |
| 1206 2 25 | 2 mm | 25 mm |
| 1206 2 36 | 2 mm | 36 mm |
| 1206 25 3 | 2.5 mm | 3 mm |
| 1206 25 4 | 2.5 mm | 4 mm |
| 1206 25 5 | 2.5 mm | 5 mm |
| 1206 25 6 | 2.5 mm | 6 mm |
| 1206 25 8 | 2.5 mm | 8 mm |
| 1206 25 10 | 2.5 mm | 10 mm |
| 1206 25 12 | 2.5 mm | 12 mm |
| 1206 25 14 | 2.5 mm | 14 mm |
| 1206 25 16 | 2.5 mm | 16 mm |
| 1206 25 18 | 2.5 mm | 18 mm |
| 1206 25 20 | 2.5 mm | 20 mm |
| 1206 25 25 | 2.5 mm | 25 mm |
| 1206 3 3 | 3 mm | 3 mm |
| 1206 3 4 | 3 mm | 4 mm |
| 1206 3 5 | 3 mm | 5 mm |
| 1206 3 6 | 3 mm | 6 mm |
| 1206 3 8 | 3 mm | 8 mm |
| 1206 3 10 | 3 mm | 10 mm |
| 1206 3 12 | 3 mm | 12 mm |
| 1206 3 14 | 3 mm | 14 mm |
| 1206 3 16 | 3 mm | 16 mm |
| 1206 3 18 | 3 mm | 18 mm |
| 1206 3 20 | 3 mm | 20 mm |
| 1206 3 22 | 3 mm | 22 mm |
| 1206 3 25 | 3 mm | 25 mm |
| 1206 3 30 | 3 mm | 30 mm |
| 1206 3 35 | 3 mm | 35 mm |
| 1206 3 40 | 3 mm | 40 mm |
| 1206 3 45 | 3 mm | 45 mm |
| 1206 3 50 | 3 mm | 50 mm |
| 1206 3 60 | 3 mm | 60 mm |
| 1206 35 5 | 3.5 mm | 5 mm |
| 1206 35 6 | 3.5 mm | 6 mm |
| 1206 35 8 | 3.5 mm | 8 mm |
| 1206 35 10 | 3.5 mm | 10 mm |
| 1206 35 12 | 3.5 mm | 12 mm |
| 1206 4 4 | 4 mm | 4 mm |
| 1206 4 5 | 4 mm | 5 mm |
| 1206 4 6 | 4 mm | 6 mm |
| 1206 4 8 | 4 mm | 8 mm |
| 1206 4 10 | 4 mm | 10 mm |
| 1206 4 12 | 4 mm | 12 mm |
| 1206 4 14 | 4 mm | 14 mm |
| 1206 4 16 | 4 mm | 16 mm |
| 1206 4 18 | 4 mm | 18 mm |
| 1206 4 20 | 4 mm | 20 mm |
| 1206 4 22 | 4 mm | 22 mm |
| 1206 4 25 | 4 mm | 25 mm |
| 1206 4 28 | 4 mm | 28 mm |
| 1206 4 30 | 4 mm | 30 mm |
| 1206 4 35 | 4 mm | 35 mm |
| 1206 4 40 | 4 mm | 40 mm |
| 1206 4 45 | 4 mm | 45 mm |
| 1206 4 50 | 4 mm | 50 mm |
| 1206 4 60 | 4 mm | 60 mm |
| 1206 4 70 | 4 mm | 70 mm |
| 1206 4 80 | 4 mm | 80 mm |
| 1206 4 90 | 4 mm | 90 mm |
| 1206 5 6 | 5 mm | 6 mm |
| 1206 5 8 | 5 mm | 8 mm |
| 1206 5 10 | 5 mm | 10 mm |
| 1206 5 12 | 5 mm | 12 mm |
| 1206 5 14 | 5 mm | 14 mm |
| 1206 5 16 | 5 mm | 16 mm |
| 1206 5 18 | 5 mm | 18 mm |
| 1206 5 20 | 5 mm | 20 mm |
| 1206 5 25 | 5 mm | 25 mm |
| 1206 5 30 | 5 mm | 30 mm |
| 1206 5 35 | 5 mm | 35 mm |
| 1206 5 40 | 5 mm | 40 mm |
| 1206 5 45 | 5 mm | 45 mm |
| 1206 5 50 | 5 mm | 50 mm |
| 1206 5 55 | 5 mm | 55 mm |
| 1206 5 60 | 5 mm | 60 mm |
| 1206 5 70 | 5 mm | 70 mm |
| 1206 5 80 | 5 mm | 80 mm |
| 1206 5 90 | 5 mm | 90 mm |
| 1206 5 100 | 5 mm | 100 mm |
| 1206 6 8 | 6 mm | 8 mm |
| 1206 6 10 | 6 mm | 10 mm |
| 1206 6 12 | 6 mm | 12 mm |
| 1206 6 14 | 6 mm | 14 mm |
| 1206 6 16 | 6 mm | 16 mm |
| 1206 6 20 | 6 mm | 20 mm |
| 1206 6 22 | 6 mm | 22 mm |
| 1206 6 25 | 6 mm | 25 mm |
| 1206 6 30 | 6 mm | 30 mm |
| 1206 6 35 | 6 mm | 35 mm |
| 1206 6 40 | 6 mm | 40 mm |
| 1206 6 45 | 6 mm | 45 mm |
| 1206 6 50 | 6 mm | 50 mm |
| 1206 6 60 | 6 mm | 60 mm |
| 1206 6 70 | 6 mm | 70 mm |
| 1206 6 80 | 6 mm | 80 mm |
| 1206 6 90 | 6 mm | 90 mm |
| 1206 6 100 | 6 mm | 100 mm |
| 1206 8 10 | 8 mm | 10 mm |
| 1206 8 12 | 8 mm | 12 mm |
| 1206 8 16 | 8 mm | 16 mm |
| 1206 8 20 | 8 mm | 20 mm |
| 1206 8 25 | 8 mm | 25 mm |
| 1206 8 30 | 8 mm | 30 mm |
| 1206 8 35 | 8 mm | 35 mm |
| 1206 8 40 | 8 mm | 40 mm |
| 1206 8 45 | 8 mm | 45 mm |
| 1206 8 50 | 8 mm | 50 mm |
| 1206 8 60 | 8 mm | 60 mm |
| 1206 8 70 | 8 mm | 70 mm |
| 1206 8 80 | 8 mm | 80 mm |
| 1206 8 90 | 8 mm | 90 mm |
| 1206 8 100 | 8 mm | 100 mm |
| 1206 10 16 | 10 mm | 16 mm |
| 1206 10 20 | 10 mm | 20 mm |
| 1206 10 25 | 10 mm | 25 mm |
| 1206 10 30 | 10 mm | 30 mm |
| 1206 10 35 | 10 mm | 35 mm |
| 1206 10 40 | 10 mm | 40 mm |
| 1206 10 45 | 10 mm | 45 mm |
| 1206 10 50 | 10 mm | 50 mm |
| 1206 10 60 | 10 mm | 60 mm |
| 1206 10 80 | 10 mm | 80 mm |
| 1206 10 90 | 10 mm | 90 mm |
| 1206 10 100 | 10 mm | 100 mm |
Të Dhëna Teknike
| d | dk | k | n | t | ||||||
| Filetimi Ø | max. | min. | ||||||||
| mm | mm | mm | mm | mm | ||||||
| M 1 | 2.0 | 0.7 | 0.25 | 0.25 | ||||||
| M 1.6 | 3.0 | 1.0 | 0.40 | 0.45 | ||||||
| M 2 | 3.8 | 1.3 | 0.50 | 0.60 | ||||||
| M 2.5 | 4.5 | 1.6 | 0.60 | 0.70 | ||||||
| M 3 | 5.5 | 2.0 | 0.80 | 0.85 | ||||||
| M 3.5 | 6.0 | 2.4 | 1.00 | 1.00 | ||||||
| M 4 | 7.0 | 2.6 | 1.20 | 1.10 | ||||||
| M 5 | 8.5 | 3.3 | 1.20 | 1.30 | ||||||
| M 6 | 10.0 | 3.9 |
