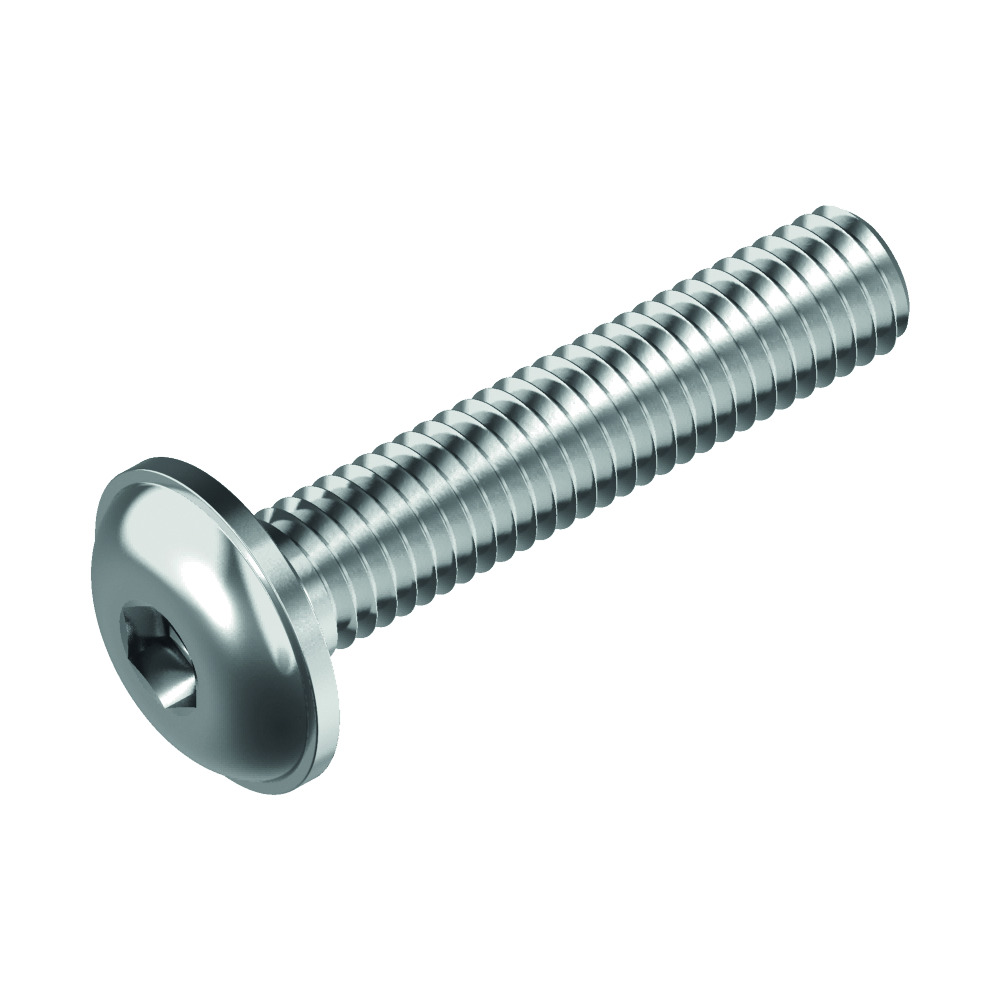

Vidë me Kokë Kupole me Jakë ISO 7380-2, Inoks A4
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Vidë me kokë kupole (button head) sipas ISO 7380-2, me sipërfaqe prej inoksi A4 (V4A). Me jakë të integruar nën kokë.
Përparësitë:
- Sipas standardit ISO 7380-2
- Sipërfaqe prej inoksi A4 (V4A) për mbrojtje nga korrozioni
- Shtrëngohet me çelës imbus gjashtëkëndor
Përdorimi:
- Bashkime të çmontueshme në mekanikë, metal e dru
- Përdoret me dado e rondele sipas nevojës
Detaje
| Kodi | 1177435 |
| Kategoria | Elementet Lidhëse – DIN / ISO |
Madhësitë & Variantet
Të dhëna teknike — 1177 4 3 5
| Ø Filetimi (d) | 3 mm |
| Gjatësia e Vidhës (l) | 5 mm |
| Hapi i Filetimit | 0.5 mm |
| Ø i Kokës (dK) | 6.9 mm |
| Lartësia e Kokës (hK) | 1.65 mm |
| Çelësi (SW) | 2 mm |
| Kodi | Ø Filetimi (d) | Gjatësia e Vidhës (l) |
|---|---|---|
| 1177 4 3 5 | 3 mm | 5 mm |
| 1177 4 3 6 | 3 mm | 6 mm |
| 1177 4 3 10 | 3 mm | 10 mm |
| 1177 4 4 6 | 4 mm | 6 mm |
| 1177 4 4 8 | 4 mm | 8 mm |
| 1177 4 4 10 | 4 mm | 10 mm |
| 1177 4 4 12 | 4 mm | 12 mm |
| 1177 4 4 16 | 4 mm | 16 mm |
| 1177 4 4 18 | 4 mm | 18 mm |
| 1177 4 4 20 | 4 mm | 20 mm |
| 1177 4 4 25 | 4 mm | 25 mm |
| 1177 4 4 30 | 4 mm | 30 mm |
| 1177 4 4 35 | 4 mm | 35 mm |
| 1177 4 5 6 | 5 mm | 6 mm |
| 1177 4 5 8 | 5 mm | 8 mm |
| 1177 4 5 10 | 5 mm | 10 mm |
| 1177 4 5 12 | 5 mm | 12 mm |
| 1177 4 5 14 | 5 mm | 14 mm |
| 1177 4 5 16 | 5 mm | 16 mm |
| 1177 4 5 20 | 5 mm | 20 mm |
| 1177 4 5 25 | 5 mm | 25 mm |
| 1177 4 5 30 | 5 mm | 30 mm |
| 1177 4 5 35 | 5 mm | 35 mm |
| 1177 4 5 40 | 5 mm | 40 mm |
| 1177 4 6 6 | 6 mm | 6 mm |
| 1177 4 6 10 | 6 mm | 10 mm |
| 1177 4 6 12 | 6 mm | 12 mm |
| 1177 4 6 14 | 6 mm | 14 mm |
| 1177 4 6 16 | 6 mm | 16 mm |
| 1177 4 6 18 | 6 mm | 18 mm |
| 1177 4 6 20 | 6 mm | 20 mm |
| 1177 4 6 22 | 6 mm | 22 mm |
| 1177 4 6 25 | 6 mm | 25 mm |
| 1177 4 6 30 | 6 mm | 30 mm |
| 1177 4 6 35 | 6 mm | 35 mm |
| 1177 4 6 40 | 6 mm | 40 mm |
| 1177 4 6 50 | 6 mm | 50 mm |
| 1177 4 6 60 | 6 mm | 60 mm |
| 1177 4 8 10 | 8 mm | 10 mm |
| 1177 4 8 12 | 8 mm | 12 mm |
| 1177 4 8 16 | 8 mm | 16 mm |
| 1177 4 8 20 | 8 mm | 20 mm |
| 1177 4 8 25 | 8 mm | 25 mm |
| 1177 4 8 30 | 8 mm | 30 mm |
| 1177 4 8 35 | 8 mm | 35 mm |
| 1177 4 8 40 | 8 mm | 40 mm |
| 1177 4 8 50 | 8 mm | 50 mm |
Të Dhëna Teknike
| d | d1 | k | s | t | q | |||||
| Filetimi Ø | max. | max. | ||||||||
| mm | mm | mm | mm | mm | mm | |||||
| M 3 | 6.9 | 1.65 | 2.0 | 1.4 | 0.7 | |||||
| M 4 | 9.4 | 2.20 | 2.5 | 1.7 | 0.8 | |||||
| M 5 | 11.8 | 2.75 | 3.0 | 2.2 | 0.9 | |||||
| M 6 | 13.6 | 3.30 | 4.0 | 2.4 | 1.2 | |||||
| M 8 | 17.8 | 4.40 | 5.0 | 3.2 | 1.5 |
