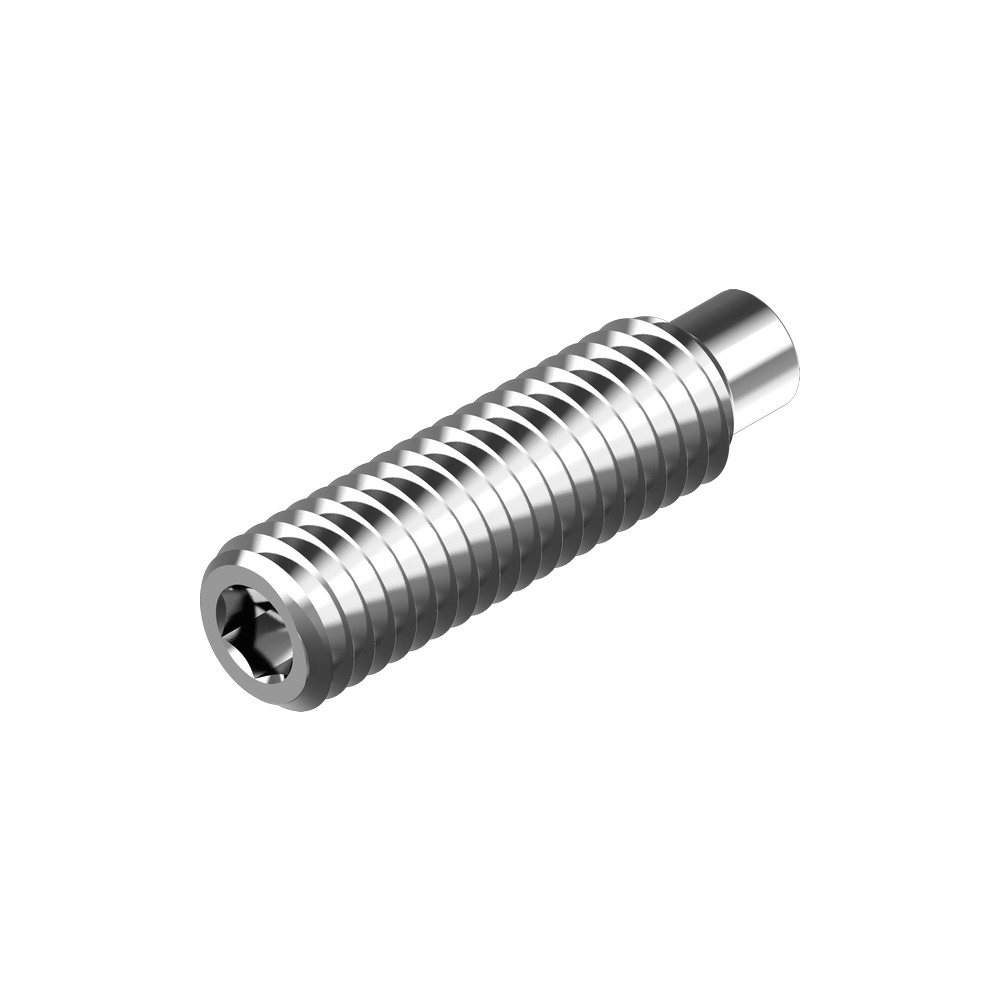

Vidë pa Kokë me Majë Cilindrike ISO 4028, Inoks A4
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Vidë pa kokë (grub / set screw) sipas ISO 4028, me majë cilindrike (dog point), sipërfaqe prej inoksi A4 (V4A).
Përparësitë:
- Sipas standardit ISO 4028
- Majë cilindrike (dog point)
- Sipërfaqe prej inoksi A4 (V4A)
- Shtrëngohet me çelës imbus gjashtëkëndor
Përdorimi:
- Fiksim i pjesëve mbi bosht apo në vendin e duhur
- Futet plotësisht në materialin pritës
Detaje
| Kodi | 187934 |
| Kategoria | Elementet Lidhëse – DIN / ISO |
Madhësitë & Variantet
Të dhëna teknike — 1879 3 4
| Ø Filetimi (d) | 3 mm |
| Pin length (l) | 4 mm |
| Hapi i Filetimit | 0.5 mm |
| Çelësi (SW) | 1.5 mm |
| Pivot diameter (dZ) | 2 mm |
| (lZ) | 1 mm |
| Kodi | Ø Filetimi (d) | Pin length (l) |
|---|---|---|
| 1879 3 4 | 3 mm | 4 mm |
| 1879 3 5 | 3 mm | 5 mm |
| 1879 3 6 | 3 mm | 6 mm |
| 1879 4 4 | 4 mm | 4 mm |
| 1879 4 6 | 4 mm | 6 mm |
| 1879 4 8 | 4 mm | 8 mm |
| 1879 4 10 | 4 mm | 10 mm |
| 1879 4 12 | 4 mm | 12 mm |
| 1879 4 16 | 4 mm | 16 mm |
| 1879 5 6 | 5 mm | 6 mm |
| 1879 5 8 | 5 mm | 8 mm |
| 1879 5 10 | 5 mm | 10 mm |
| 1879 5 12 | 5 mm | 12 mm |
| 1879 5 25 | 5 mm | 25 mm |
| 1879 6 6 | 6 mm | 6 mm |
| 1879 6 8 | 6 mm | 8 mm |
| 1879 6 10 | 6 mm | 10 mm |
| 1879 6 12 | 6 mm | 12 mm |
| 1879 6 16 | 6 mm | 16 mm |
| 1879 6 20 | 6 mm | 20 mm |
| 1879 6 25 | 6 mm | 25 mm |
| 1879 6 30 | 6 mm | 30 mm |
| 1879 8 8 | 8 mm | 8 mm |
| 1879 8 10 | 8 mm | 10 mm |
| 1879 8 12 | 8 mm | 12 mm |
| 1879 8 16 | 8 mm | 16 mm |
| 1879 8 20 | 8 mm | 20 mm |
| 1879 8 25 | 8 mm | 25 mm |
| 1879 8 30 | 8 mm | 30 mm |
| 1879 10 10 | 10 mm | 10 mm |
| 1879 10 12 | 10 mm | 12 mm |
| 1879 10 16 | 10 mm | 16 mm |
| 1879 10 20 | 10 mm | 20 mm |
| 1879 10 25 | 10 mm | 25 mm |
| 1879 10 30 | 10 mm | 30 mm |
| 1879 10 40 | 10 mm | 40 mm |
| 1879 12 20 | 12 mm | 20 mm |
| 1879 12 25 | 12 mm | 25 mm |
| 1879 12 30 | 12 mm | 30 mm |
| 1879 20 60 | 20 mm | 60 mm |
Të Dhëna Teknike
| d | dp | t | e | s | ||||||
| Filetimi Ø | max. | min. | min. | |||||||
| mm | mm | mm | mm | mm | ||||||
| M 3 | 2.0 | 1.2 | 1.73 | 1.5 | ||||||
| M 4 | 2.5 | 1.5 | 2.30 | 2.0 | ||||||
| M 5 | 3.5 | 2.0 | 2.87 | 2.5 | ||||||
| M 6 | 4.0 | 2.0 | 3.44 | 3.0 | ||||||
| M 8 | 5.5 | 3.0 | 4.58 | 4.0 | ||||||
| M 10 | 7.0 | 4.0 | 5.72 | 5.0 | ||||||
| M 12 | 8.5 | 4.8 | 6.86 | 6.0 | ||||||
| M 20 | 15.0 | 8.0 | 11.43 | 10.0 |
