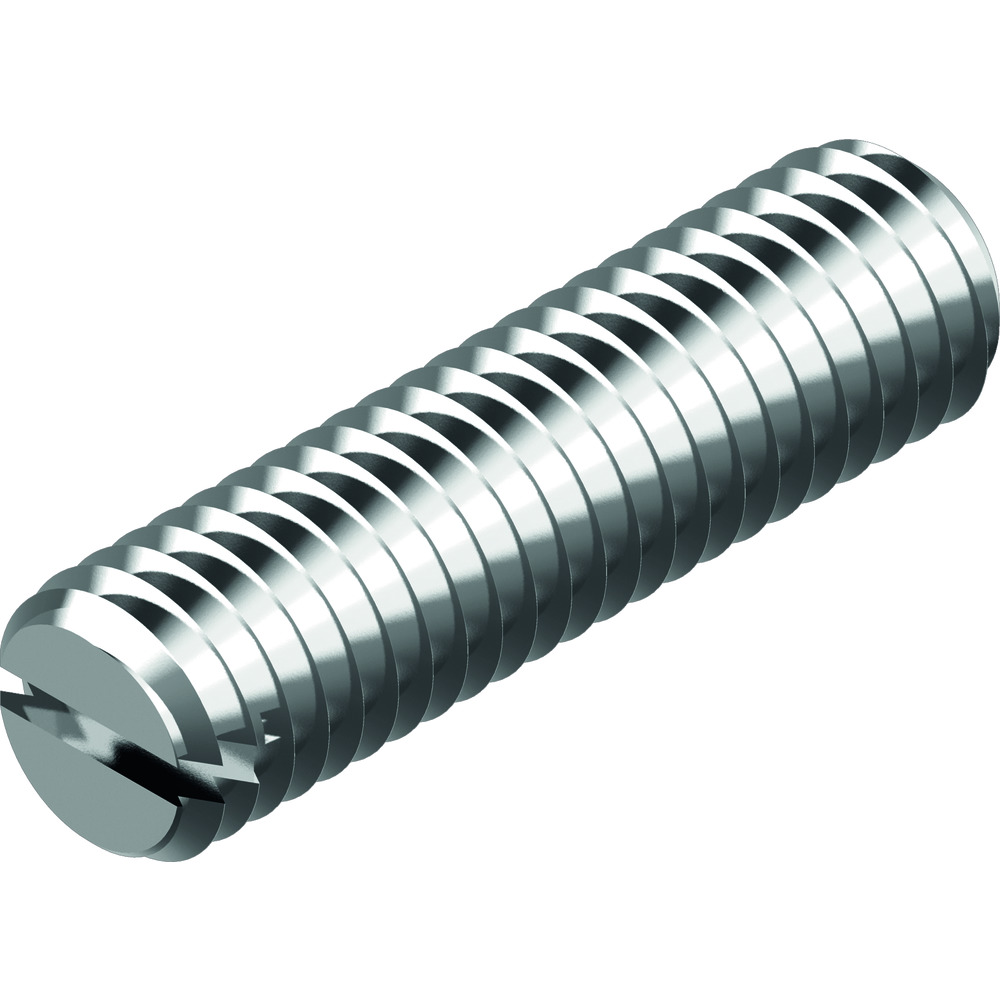

Vidë pa Kokë me Majë të Sheshtë DIN 551, Inoks A4
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Vidë pa kokë (grub / set screw) sipas DIN 551, me majë e sheshtë (flat point), sipërfaqe prej inoksi A4 (V4A).
Përparësitë:
- Sipas standardit DIN 551
- Majë e sheshtë (flat point)
- Sipërfaqe prej inoksi A4 (V4A)
- Shtrëngohet me kaçavidë me të çarë
Përdorimi:
- Fiksim i pjesëve mbi bosht apo në vendin e duhur
- Futet plotësisht në materialin pritës
Detaje
| Kodi | 188336 |
| Kategoria | Elementet Lidhëse – DIN / ISO |
Madhësitë & Variantet
Të dhëna teknike — 1883 3 6
| Ø Filetimi (d) | 3 mm |
| Pin length (l) | 6 mm |
| Hapi i Filetimit | 0.5 mm |
| Sloth width (n) | 0.4 mm |
| Kodi | Ø Filetimi (d) | Pin length (l) |
|---|---|---|
| 1883 3 6 | 3 mm | 6 mm |
| 1883 3 8 | 3 mm | 8 mm |
| 1883 4 4 | 4 mm | 4 mm |
| 1883 4 5 | 4 mm | 5 mm |
| 1883 4 6 | 4 mm | 6 mm |
| 1883 4 8 | 4 mm | 8 mm |
| 1883 5 5 | 5 mm | 5 mm |
| 1883 5 6 | 5 mm | 6 mm |
| 1883 5 8 | 5 mm | 8 mm |
| 1883 5 10 | 5 mm | 10 mm |
| 1883 5 12 | 5 mm | 12 mm |
| 1883 5 16 | 5 mm | 16 mm |
| 1883 5 18 | 5 mm | 18 mm |
| 1883 5 20 | 5 mm | 20 mm |
| 1883 5 25 | 5 mm | 25 mm |
| 1883 6 6 | 6 mm | 6 mm |
| 1883 6 8 | 6 mm | 8 mm |
| 1883 6 10 | 6 mm | 10 mm |
| 1883 6 12 | 6 mm | 12 mm |
| 1883 6 16 | 6 mm | 16 mm |
| 1883 6 20 | 6 mm | 20 mm |
| 1883 6 25 | 6 mm | 25 mm |
| 1883 6 30 | 6 mm | 30 mm |
| 1883 6 35 | 6 mm | 35 mm |
| 1883 6 40 | 6 mm | 40 mm |
| 1883 8 10 | 8 mm | 10 mm |
| 1883 8 12 | 8 mm | 12 mm |
| 1883 8 16 | 8 mm | 16 mm |
| 1883 8 20 | 8 mm | 20 mm |
| 1883 8 25 | 8 mm | 25 mm |
| 1883 8 30 | 8 mm | 30 mm |
| 1883 8 35 | 8 mm | 35 mm |
| 1883 8 40 | 8 mm | 40 mm |
| 1883 8 45 | 8 mm | 45 mm |
| 1883 8 50 | 8 mm | 50 mm |
| 1883 8 60 | 8 mm | 60 mm |
| 1883 10 10 | 10 mm | 10 mm |
| 1883 10 12 | 10 mm | 12 mm |
| 1883 10 16 | 10 mm | 16 mm |
| 1883 10 20 | 10 mm | 20 mm |
| 1883 10 25 | 10 mm | 25 mm |
| 1883 10 30 | 10 mm | 30 mm |
| 1883 10 35 | 10 mm | 35 mm |
| 1883 10 40 | 10 mm | 40 mm |
| 1883 10 50 | 10 mm | 50 mm |
| 1883 10 60 | 10 mm | 60 mm |
| 1883 12 25 | 12 mm | 25 mm |
| 1883 12 30 | 12 mm | 30 mm |
Të Dhëna Teknike
| d | t | n | dp | |||||||
| min. | max. | |||||||||
| mm | mm | mm | mm | |||||||
| M 3 | 0.80 | 0.4 | 2.0 | |||||||
| M 4 | 1.12 | 0.6 | 2.5 | |||||||
| M 5 | 1.28 | 0.8 | 3.5 | |||||||
| M 6 | 1.60 | 1.0 | 4.0 | |||||||
| M 8 | 2.00 | 1.2 | 5.5 | |||||||
| M 10 | 2.40 | 1.6 | 7.0 | |||||||
| M 12 | 2.80 | 2.0 | 8.0 |
