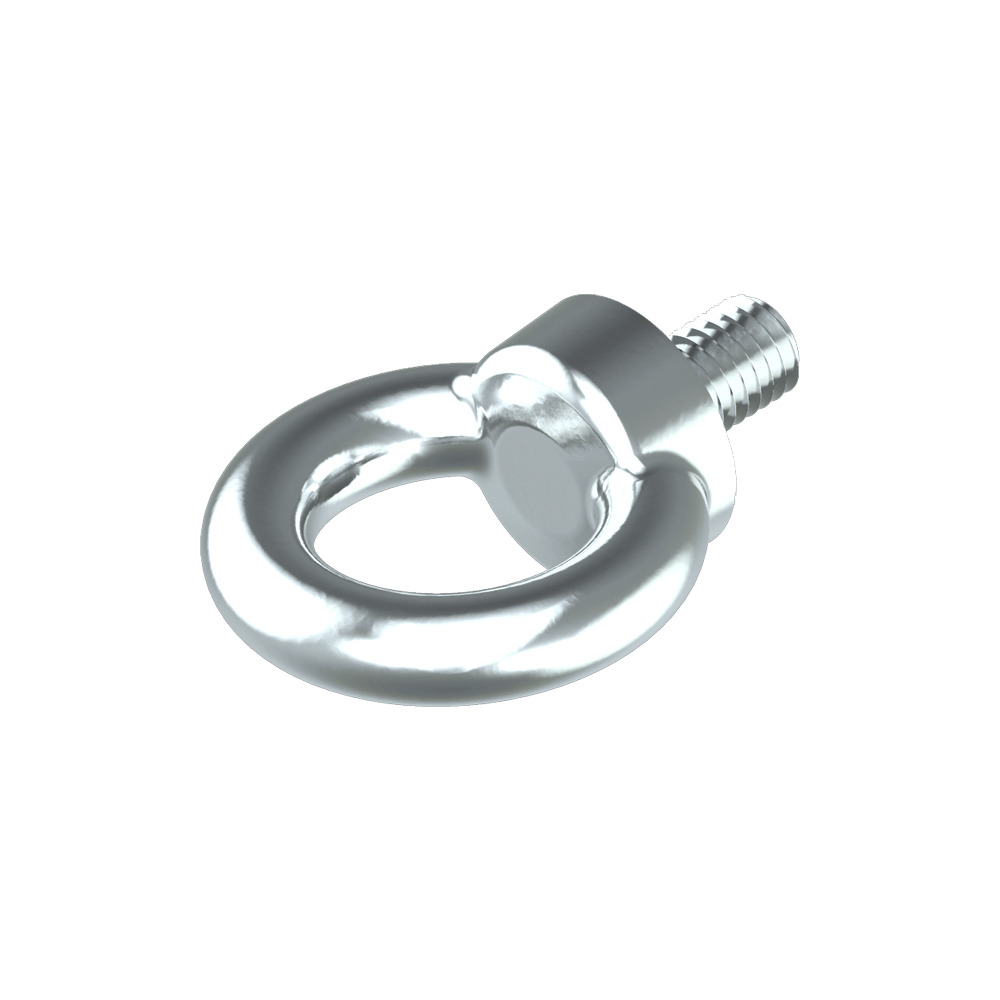

Vidë Unazore Ngritëse DIN 580 C15E, i Galvanizuar
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Vidë unazore ngritëse (ring screw) sipas DIN 580, material C15E, me unazë të farkëtuar për varje, sipërfaqe e galvanizuar (e zinkuar).
Përparësitë:
- Sipas DIN 580, material C15E
- Unazë e farkëtuar për pikë ngritjeje/varjeje
- Vidhoset në vrimë të filetuar
- Sipërfaqe e galvanizuar (e zinkuar)
Përdorimi:
- Pikë kapjeje për ngritje me vinç apo qarkullim
- Vidhoset në komponentin që do ngrihet
Detaje
| Kodi | 18406 |
| Kategoria | Elementet Lidhëse – DIN / ISO |
Madhësitë & Variantet
Kodi: 1840 6EAN: 4028203279999Paketimi: 50 cope
Të dhëna teknike — 1840 6
| Ø Filetimi (d) | 6 mm |
| Gjatësia e Filetimit (lG) | 13 mm |
| Hapi i Filetimit | 1 mm |
| Ø i Brendshëm i Unazës (dI) | 20 mm |
| Ø i Jashtëm i Unazës (dA) | 36 mm |
| (h) | 36 mm |
| Band diameter (dB) | 20 mm |
| Band height (hB) | 6 mm |
| Kodi | Ø Filetimi (d) | Gjatësia e Filetimit (lG) |
|---|---|---|
| 1840 6 | 6 mm | 13 mm |
| 1840 8 | 8 mm | 13 mm |
| 1840 10 | 10 mm | 17 mm |
| 1840 12 | 12 mm | 20.5 mm |
| 1840 14 | 14 mm | 27 mm |
| 1840 16 | 16 mm | 27 mm |
| 1840 18 | 18 mm | 30 mm |
| 1840 20 | 20 mm | 30 mm |
| 1840 24 | 24 mm | 36 mm |
| 1840 27 | 27 mm | 45 mm |
| 1840 30 | 30 mm | 45 mm |
| 1840 33 | 33 mm | 45 mm |
| 1840 36 | 36 mm | 54 mm |
| 1840 39 | 39 mm | 63 mm |
| 1840 42 | 42 mm | 63 mm |
| 1840 45 | 45 mm | 68 mm |
| 1840 48 | 48 mm | 68 mm |
| 1840 56 | 56 mm | 78 mm |
Të Dhëna Teknike
| d1 | d2 | d3 | d4 | h | l | |||||
| 1840 6 | M6 | 20 | 36 | 20 | 36 | 13,0 | ||||
| 1840 8 | M8 | 20 | 36 | 20 | 36 | 13,0 | ||||
| 1840 10 | M10 | 25 | 45 | 25 | 45 | 17,0 | ||||
| 1840 12 | M12 | 30 | 54 | 30 | 53 | 20,5 | ||||
| 1840 14 | M14 | 30 | 54 | 30 | 53 | 20,5 | ||||
| 1840 16 | M16 | 35 | 63 | 35 | 62 | 27,0 | ||||
| 1840 18 | M18 | 35 | 63 | 35 | 62 | 27,0 | ||||
| 1840 20 | M20 | 40 | 72 | 40 | 71 | 30,0 | ||||
| 1840 24 | M24 | 50 | 90 | 50 | 90 | 36,0 | ||||
| 1840 27 | M27 | 50 | 90 | 50 | 90 | 36,0 | ||||
| 1 |
