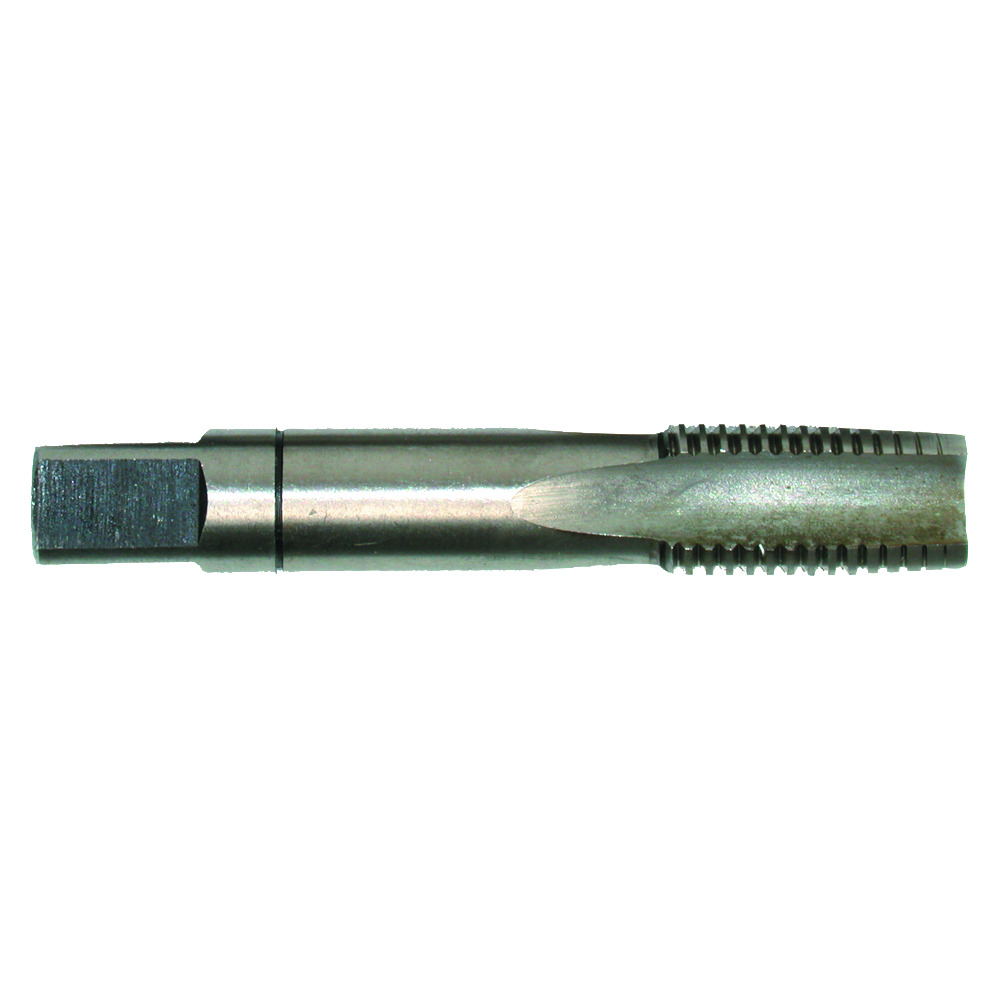

Filetues Dore i Parë DIN 2181 HSS, Filetim i Imët
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Filetues dore i parë (taper) DIN 2181 HSS, filetim i imët.
Përparësitë:
- Hapi i parë i filetimit
- Filetim i imët
Përdorimi:
- Filetim me dorë
Detaje
| Kodi | 553681 |
| Kategoria | Shpimi, Frezimi, Filetimi |
Madhësitë & Variantet
Kodi: 5536 10 1EAN: 4028203256587Paketimi: 1 cope
Të dhëna teknike — 5536 10 1
| Filetimi | M10 |
| Hapi i Filetimit | 1 mm |
| Gjatësia Totale | 63 mm |
| Gjatësia e Filetimit | 20 mm |
| Ø i Vrimës Paraprake | 9 mm |
| Kodi | Filetimi | Hapi i Filetimit |
|---|---|---|
| 5536 10 1 | M10 | 1 mm |
| 5536 10 125 | M10 | 1.25 mm |
| 5536 12 125 | M12 | 1.25 mm |
| 5536 12 15 | M12 | 1.5 mm |
| 5536 14 125 | M14 | 1.25 mm |
| 5536 14 15 | M14 | 1.5 mm |
| 5536 16 15 | M16 | 1.5 mm |
| 5536 18 15 | M18 | 1.5 mm |
| 5536 20 15 | M20 | 1.5 mm |
| 5536 22 15 | M22 | 1.5 mm |
| 5536 24 15 | M24 | 1.5 mm |
| 5536 8 1 | M8 | 1 mm |
Të Dhëna Teknike
| Filetimi | Filetimi | Filetimi | Total | Core hole Ø | ||||||
| metric | increase | Gjatësia | Gjatësia | mm | ||||||
| mm | mm | mm | ||||||||
| M3 | 0.35 | 9 | 40 | 2.7 | ||||||
| M4 | 0.50 | 10 | 45 | 3.5 | ||||||
| M5 | 0.50 | 12 | 50 | 4.5 | ||||||
| M6 | 0.75 | 14 | 50 | 5.2 | ||||||
| M8 | 0.75 | 19 | 50 | 7.2 | ||||||
| M8 | 1.00 | 22 | 56 | 7.0 | ||||||
| M10 | 1.00 | 20 | 63 | 9.0 | ||||||
| M10 | 1.25 | 24 | 70 | 8.8 | ||||||
| M12 | 1.00 | 22 |
