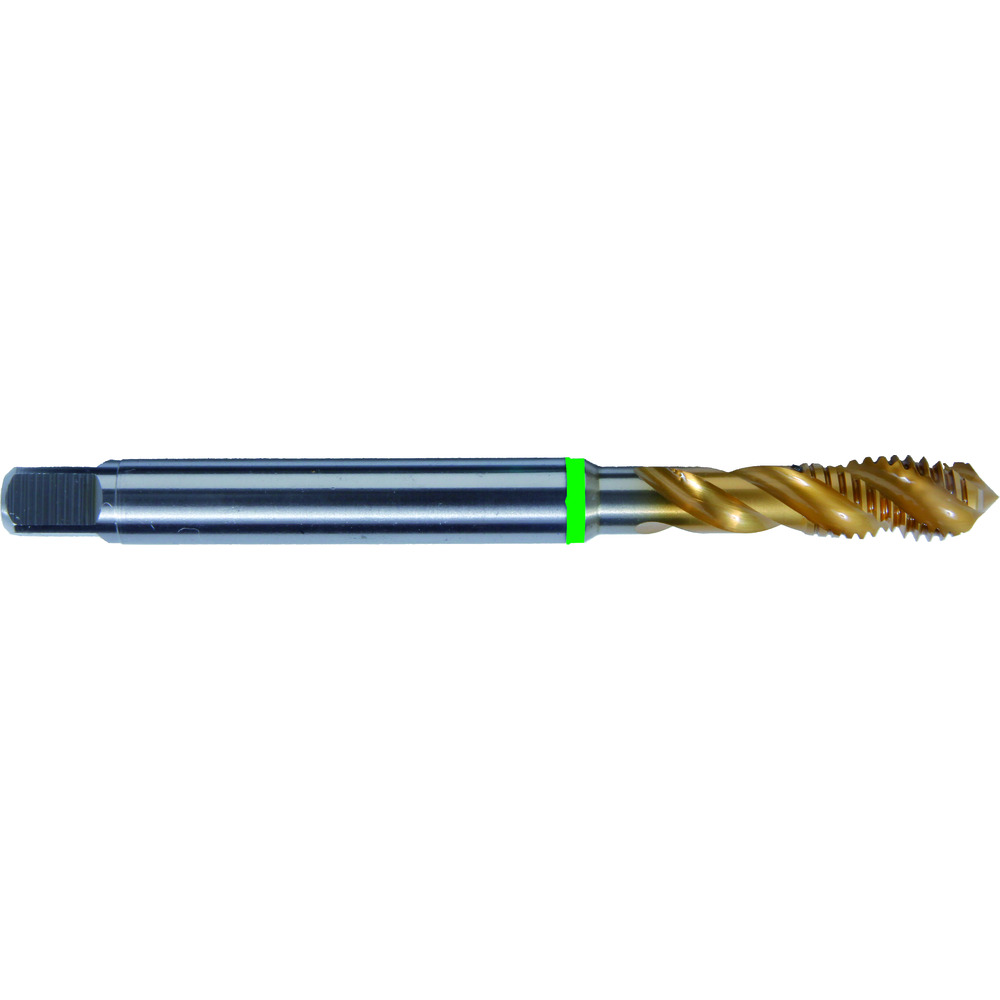

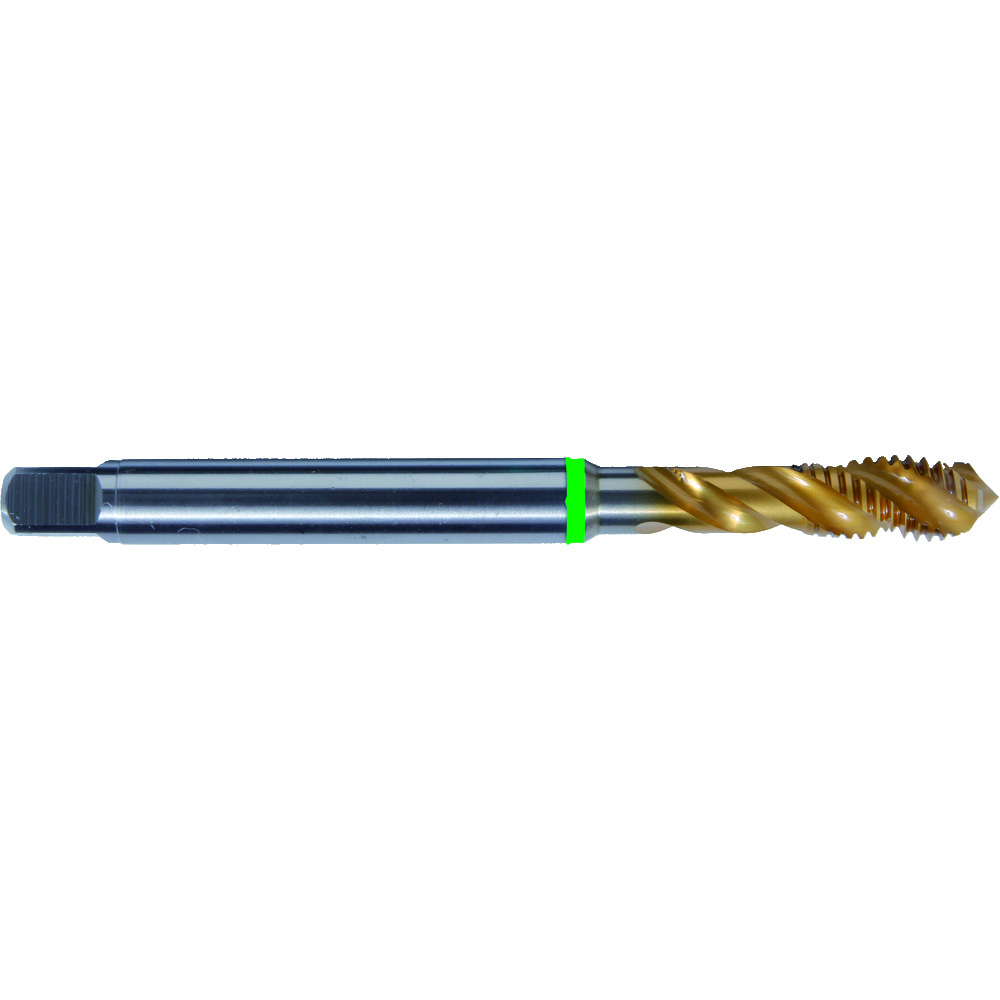

Filetues Makinerie DIN 371 HSS-E TiN Forma C, Inoks FÖRCH 5*
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Filetues makinerie DIN 371 HSS-E, forma C, veshje TiN, i optimizuar për inoxit.
Përparësitë:
- HSS-E për materiale të forta; veshje veshje TiN
- Forma C për vrima të hapura (sipas DIN)
Përdorimi:
- Filetim i inoxit në makineri/trapan
Detaje
| Kodi | 5542534 |
| Kategoria | Shpimi, Frezimi, Filetimi |
Madhësitë & Variantet
Kodi: 5542 5 10 4EAN: 4028203957477Paketimi: 1 / 5 L cope
Të dhëna teknike — 5542 5 10 4
| Filetimi | M10 |
| Hapi i Filetimit | 1.5 mm |
| Gjatësia Totale | 100 mm |
| Gjatësia e Filetimit | 20 mm |
| Ø Boshtit | 10 mm |
| Ø i Vrimës Paraprake | 8.5 mm |
| Kodi | Filetimi | Hapi i Filetimit |
|---|---|---|
| 5542 5 10 4 | M10 | 1.5 mm |
| 5542 5 3 4 | M3 | 0.5 mm |
| 5542 5 4 4 | M4 | 0.7 mm |
| 5542 5 5 4 | M5 | 0.8 mm |
| 5542 5 6 4 | M6 | 1 mm |
| 5542 5 8 4 | M8 | 1.25 mm |
Të Dhëna Teknike
| Filetimi | Filetimi | Filetimi | Total | Shaft Ø | Core hole Ø | |||||
| metric | increase | Gjatësia | Gjatësia | mm | mm | |||||
| mm | mm | mm | ||||||||
| M3 | 0.5 | 10 | 56 | 3.5 | 2,5 | |||||
| M4 | 0.7 | 12 | 63 | 4.5 | 3.3 | |||||
| M5 | 0.8 | 14 | 70 | 6.0 | 4.2 | |||||
| M6 | 1.0 | 16 | 80 | 6.0 | 5.0 | |||||
| M8 | 1.25 | 17 | 90 | 8.0 | 6.8 | |||||
| M10 | 1.5 | 20 | 100 | 10.0 | 8.5 |
