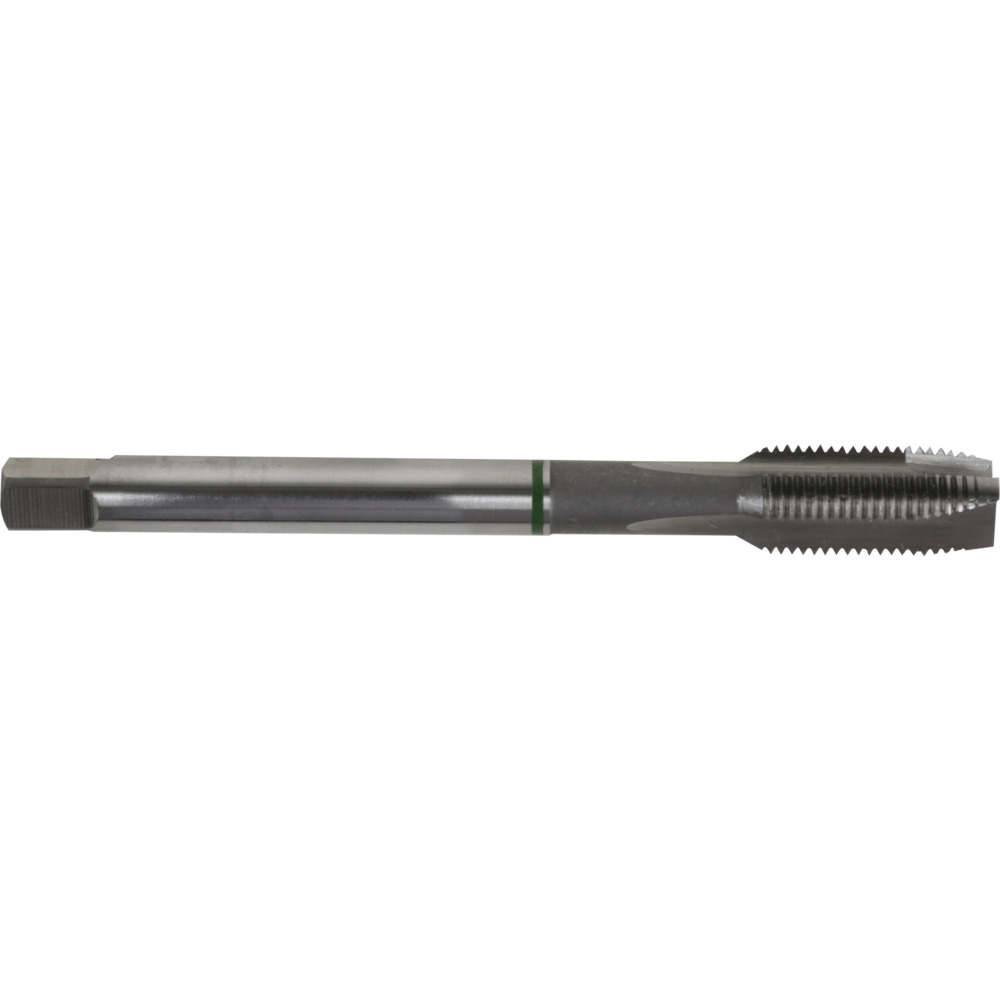

Filetues Makinerie DIN 374 HSS-E, Forma B, Filetim i Imët Metrik
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Filetues makinerie DIN 374 HSS-E, forma B, për filetim të imët metrik.
Përparësitë:
- Për filetim të imët metrik
- HSS-E, forma B
Përdorimi:
- Filetim i imët në çelik
Detaje
| Kodi | 55466075 |
| Kategoria | Shpimi, Frezimi, Filetimi |
Madhësitë & Variantet
Kodi: 5546 10 10EAN: 4061262244089Paketimi: 1 / 5 cope
Të dhëna teknike — 5546 10 10
| Filetimi | M10 |
| Hapi i Filetimit | 1 mm |
| Gjatësia Totale | 90 mm |
| Gjatësia e Filetimit | 20 mm |
| Ø Boshtit | 7 mm |
| Ø i Vrimës Paraprake | 9 mm |
| Kodi | Filetimi | Hapi i Filetimit |
|---|---|---|
| 5546 10 10 | M10 | 1 mm |
| 5546 10 125 | M10 | 1.25 mm |
| 5546 12 125 | M12 | 1.25 mm |
| 5546 12 15 | M12 | 1.5 mm |
| 5546 14 15 | M14 | 1.5 mm |
| 5546 16 15 | M16 | 1.5 mm |
| 5546 18 15 | M18 | 1.5 mm |
| 5546 20 15 | M20 | 1.5 mm |
| 5546 6 075 | M6 | 0.75 mm |
| 5546 8 10 | M8 | 1 mm |
Të Dhëna Teknike
| Filetimi metric | Filetimi pitch mm | Filetimi Gjatësia mm | Overall Gjatësia mm | Shaft Ø mm | Core hole Ø mm | |||||
| MF 6 | 0.75 | 15 | 80 | 4.5 | 5.2 | |||||
| MF 8 | 1.00 | 18 | 90 | 6.0 | 7.0 | |||||
| MF 10 | 1.00 | 20 | 90 | 7.0 | 9.0 | |||||
| MF 10 | 1.25 | 20 | 100 | 7.0 | 8.8 | |||||
| MF 12 | 1.25 | 21 | 100 | 9.0 | 10.8 | |||||
| MF 12 | 1.50 | 21 | 100 | 9.0 | 10.5 | |||||
| MF 14 | 1.50 | 21 | 100 | 11.0 | 12.5 | |||||
| MF 16 | 1.50 | 21 | 100 | 12.0 | 14.5 | |||||
| MF 18 | 1.50 | 24 | 110 | 14.0 | 16.5 | |||||
| MF 20 | 1.50 | 24 | 125 | 16.0 | 18.5 |
