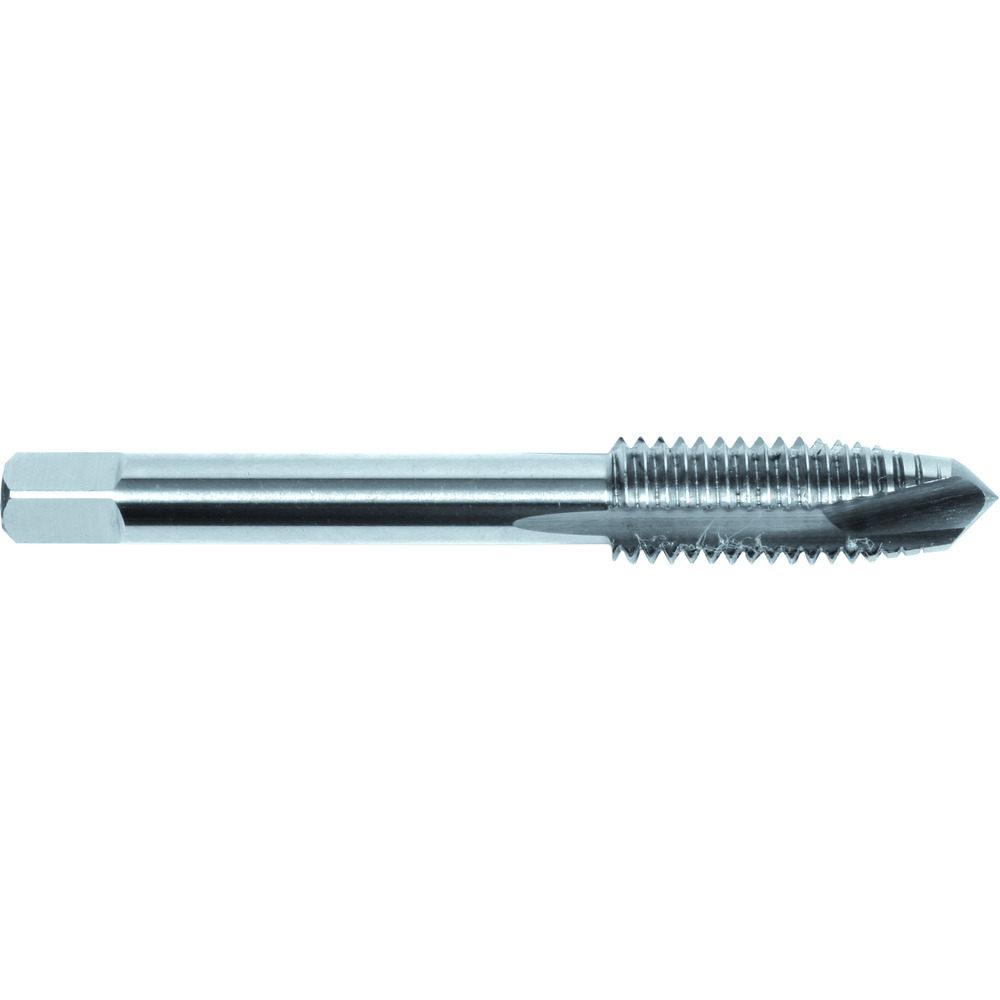

Filetues me Prerje të Vetme DIN 352 HSS-E, DL
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Filetues me prerje të vetme (single-cut) DIN 352 HSS-E, DL — fileton në një hap.
Përparësitë:
- Fileton në një hap të vetëm
- HSS-E
Përdorimi:
- Filetim me dorë në një hap
Detaje
| Kodi | 55343 |
| Kategoria | Shpimi, Frezimi, Filetimi |
Madhësitë & Variantet
Kodi: 5534 10EAN: 4028203257195Paketimi: 5 / 1 cope
Të dhëna teknike — 5534 10
| Filetimi | M10 |
| Hapi i Filetimit | 1.5 mm |
| Gjatësia Totale | 70 mm |
| Ø i Vrimës Paraprake | 8.5 mm |
| Ø Boshtit | 7 mm |
| Kodi | Filetimi | Hapi i Filetimit |
|---|---|---|
| 5534 10 | M10 | 1.5 mm |
| 5534 12 | M12 | 1.75 mm |
| 5534 14 | M14 | 2 mm |
| 5534 16 | M16 | 2 mm |
| 5534 18 | M18 | 2.5 mm |
| 5534 20 | M20 | 2.5 mm |
| 5534 3 | M3 | 0.5 mm |
| 5534 4 | M4 | 0.7 mm |
| 5534 5 | M5 | 0.8 mm |
| 5534 6 | M6 | 1 mm |
| 5534 8 | M8 | 1.25 mm |
Të Dhëna Teknike
| Metric | Pitch | Total | Shaft | Drill hole | ||||||
| Filetimi | mm | Gjatësia mm | Ø mm | Ø mm | ||||||
| M3 | 0.50 | 40 | 3.5 | 2.5 | ||||||
| M4 | 0.70 | 45 | 4.5 | 3.3 | ||||||
| M5 | 0.80 | 50 | 6.0 | 4.2 | ||||||
| M6 | 1.00 | 50 | 6.0 | 5.0 | ||||||
| M8 | 1.25 | 56 | 6.0 | 6.8 | ||||||
| M10 | 1.50 | 70 | 7.0 | 8.5 | ||||||
| M12 | 1.75 | 75 | 9.0 | 10.3 | ||||||
| M14 | 2.00 | 80 | 11.0 | 12.0 | ||||||
| M16 | 2.00 | 80 | 12.0 | 14.0 | ||||||
| M18 | 2.50 | 95 |
