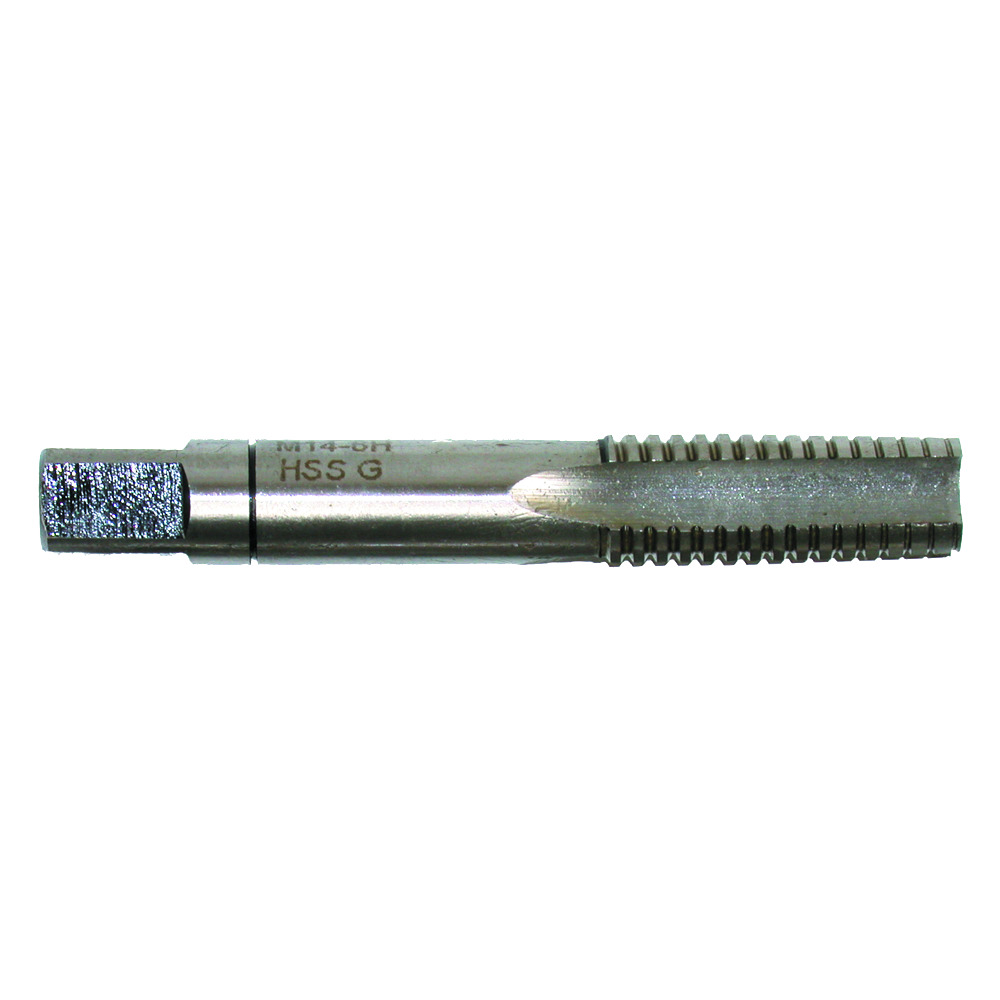

Mashkull Filetimi i Parë/Konik DIN 352 HSS Metrik
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Mashkull filetimi i parë (konik) HSS DIN 352 — hyrje e lehtë, për filetim metrik standard ISO me dorë.
- Filetim metrik i trashë ISO sipas DIN 13; tolerancë ISO 2/6H
- Mashkull fillues: konizitet i lartë për futje të lehtë
- Deri M7 me majë spirale
- HSS, sipërfaqe e shndritshme; për materiale deri 600 N/mm²
- Disponohet: M3, M4, M5, M6, M7, M8, M10, M12, M14, M16, M18, M20
Detaje
| Kodi | 55313 |
| Kategoria | Shpimi, Frezimi, Filetimi |
Madhësitë & Variantet
Kodi: 5531 10EAN: 4028203256464Paketimi: 1 / 5 L cope
Të dhëna teknike — 5531 10
| Filetimi | M10 |
| Hapi i Filetimit | 1.5 mm |
| Gjatësia Totale | 70 mm |
| Gjatësia e Filetimit | 24 mm |
| Ø i Vrimës Paraprake | 8.5 mm |
| Kodi | Filetimi | Hapi i Filetimit |
|---|---|---|
| 5531 10 | M10 | 1.5 mm |
| 5531 12 | M12 | 1.75 mm |
| 5531 14 | M14 | 2 mm |
| 5531 16 | M16 | 2 mm |
| 5531 18 | M18 | 2.5 mm |
| 5531 20 | M20 | 2.5 mm |
| 5531 3 | M3 | 0.5 mm |
| 5531 4 | M4 | 0.7 mm |
| 5531 5 | M5 | 0.8 mm |
| 5531 6 | M6 | 1 mm |
| 5531 7 | M7 | 1 mm |
| 5531 8 | M8 | 1.25 mm |
Të Dhëna Teknike
| Filetimi | Filetimi pitch | Filetimi Gjatësia | Total Gjatësia | Core hole Ø | ||||||
| metric | mm | mm | mm | mm | ||||||
| M2 | 0.4 | 8 | 36 | 1.6 | ||||||
| M3 | 0.5 | 11 | 40 | 2.5 | ||||||
| M4 | 0.7 | 13 | 45 | 3.3 | ||||||
| M5 | 0.8 | 16 | 50 | 4.2 | ||||||
| M6 | 1.0 | 19 | 56 | 5.0 | ||||||
| M7 | 1.0 | 19 | 56 | 6.0 | ||||||
| M8 | 1.25 | 22 | 63 | 6.8 | ||||||
| M10 | 1.5 | 24 | 70 | 8.5 | ||||||
| M12 | 1.75 | 29 | 75 | 10.2 | ||||||
| M14 | 2.0 | 30 |
