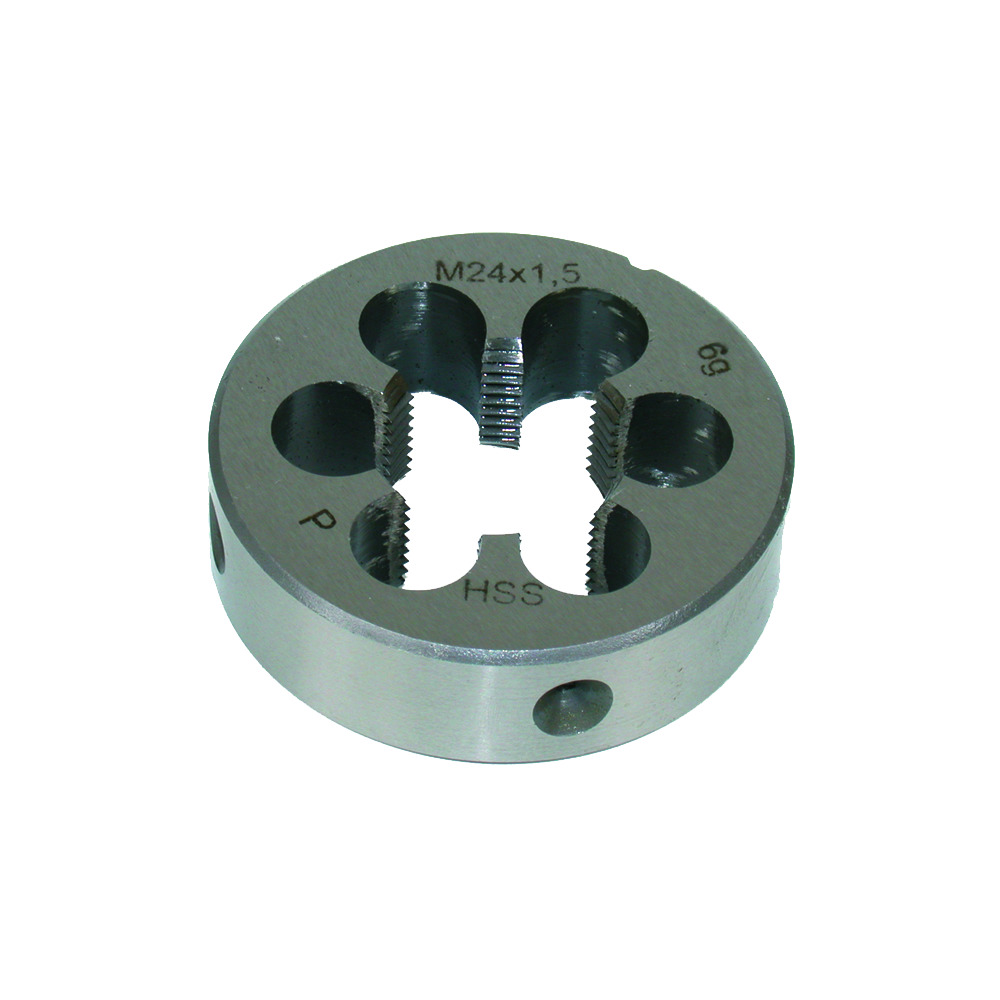

Pllakë Filetimi DIN/EN 22568 HSS, Filetim i Imët
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Pllakë filetimi DIN/EN 22568 HSS për filetim të imët.
Përparësitë:
- Për filetim të imët
- HSS
Përdorimi:
- Filetim i jashtëm i imët
Detaje
| Kodi | 5551505 |
| Kategoria | Shpimi, Frezimi, Filetimi |
Madhësitë & Variantet
Kodi: 5551 10 1EAN: 4028203227976Paketimi: 1 cope
Të dhëna teknike — 5551 10 1
| Filetimi | M10 |
| Hapi i Filetimit | 1 mm |
| Ø i Jashtëm | 30 mm |
| Lartësia | 11 mm |
| Kodi | Filetimi | Hapi i Filetimit |
|---|---|---|
| 5551 10 1 | M10 | 1 mm |
| 5551 10 125 | M10 | 1.25 mm |
| 5551 12 1 | M12 | 1 mm |
| 5551 12 125 | M12 | 1.25 mm |
| 5551 12 15 | M12 | 1.5 mm |
| 5551 14 125 | M14 | 1.25 mm |
| 5551 14 15 | M14 | 1.5 mm |
| 5551 16 15 | M16 | 1.5 mm |
| 5551 18 15 | M18 | 1.5 mm |
| 5551 20 15 | M20 | 1.5 mm |
| 5551 22 15 | M22 | 1.5 mm |
| 5551 24 15 | M24 | 1.5 mm |
| 5551 5 05 | M5 | 0.5 mm |
| 5551 6 075 | M6 | 0.75 mm |
| 5551 8 075 | M8 | 0.75 mm |
| 5551 8 1 | M8 | 1 mm |
Të Dhëna Teknike
| Filetimi | Ø | Lartësia | ||||||||
| metric | mm | mm | ||||||||
| M3 × 0.35 | 20 | 5 | ||||||||
| M4 × 0.50 | 20 | 5 | ||||||||
| M5 × 0.50 | 20 | 5 | ||||||||
| M6 × 0.75 | 20 | 7 | ||||||||
| M8 × 0.75 | 25 | 9 | ||||||||
| M8 × 1.00 | 25 | 9 | ||||||||
| M10 × 1.00 | 30 | 11 | ||||||||
| M10 × 1.25 | 30 | 11 | ||||||||
| M12 × 1.00 | 38 | 10 | ||||||||
| M12 × 1.25 | 38 | 10 |
