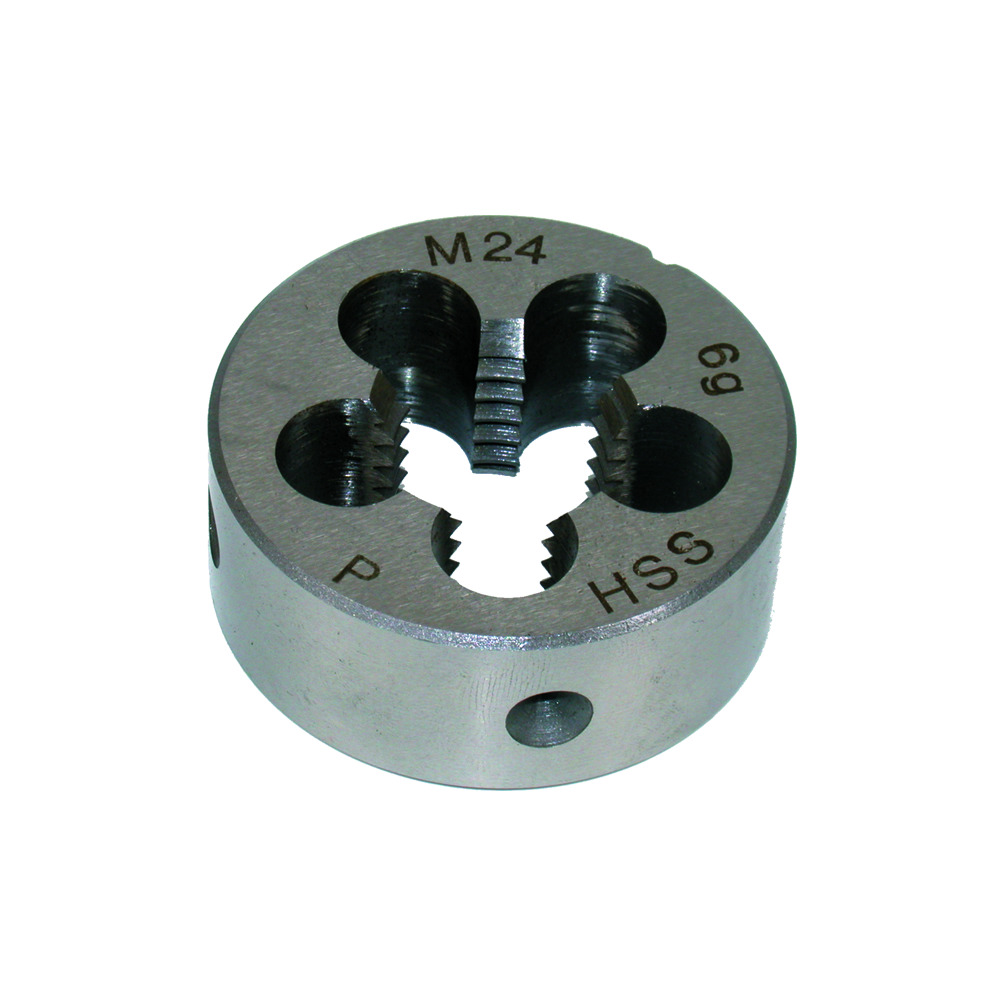

Pllakë Filetimi DIN/EN 22568 HSS, Forma B
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Pllakë filetimi DIN/EN 22568 HSS, forma B.
Përparësitë:
- HSS
- Për fileto të jashtme metrike
Përdorimi:
- Filetim i jashtëm
Detaje
| Kodi | 55503 |
| Kategoria | Shpimi, Frezimi, Filetimi |
Madhësitë & Variantet
Kodi: 5550 10EAN: 4028203227969Paketimi: 1 cope
Të dhëna teknike — 5550 10
| Filetimi | M10 |
| Hapi i Filetimit | 1.5 mm |
| Ø i Jashtëm | 30 mm |
| Lartësia | 11 mm |
| Kodi | Filetimi | Hapi i Filetimit |
|---|---|---|
| 5550 10 | M10 | 1.5 mm |
| 5550 12 | M12 | 1.75 mm |
| 5550 14 | M14 | 2 mm |
| 5550 16 | M16 | 2 mm |
| 5550 18 | M18 | 2.5 mm |
| 5550 20 | M20 | 2.5 mm |
| 5550 22 | M22 | 2.5 mm |
| 5550 24 | M24 | 3 mm |
| 5550 3 | M3 | 0.5 mm |
| 5550 4 | M4 | 0.7 mm |
| 5550 5 | M5 | 0.8 mm |
| 5550 6 | M6 | 1 mm |
| 5550 7 | M7 | 1 mm |
| 5550 8 | M8 | 1.25 mm |
Të Dhëna Teknike
| Filetimi | Filetimi pitch | Ø | Lartësia | |||||||
| metric | mm | mm | mm | |||||||
| M 3 | 0.5 | 20 | 5 | |||||||
| M 4 | 0.7 | 20 | 5 | |||||||
| M 5 | 0.8 | 20 | 7 | |||||||
| M 6 | 1.0 | 20 | 7 | |||||||
| M 7 | 1.0 | 25 | 9 | |||||||
| M 8 | 1.25 | 25 | 9 | |||||||
| M 10 | 1.5 | 30 | 11 | |||||||
| M 12 | 1.75 | 38 | 14 | |||||||
| M 14 | 2.0 | 38 | 14 | |||||||
| M 16 | 2.0 | 45 | 18 | < |
