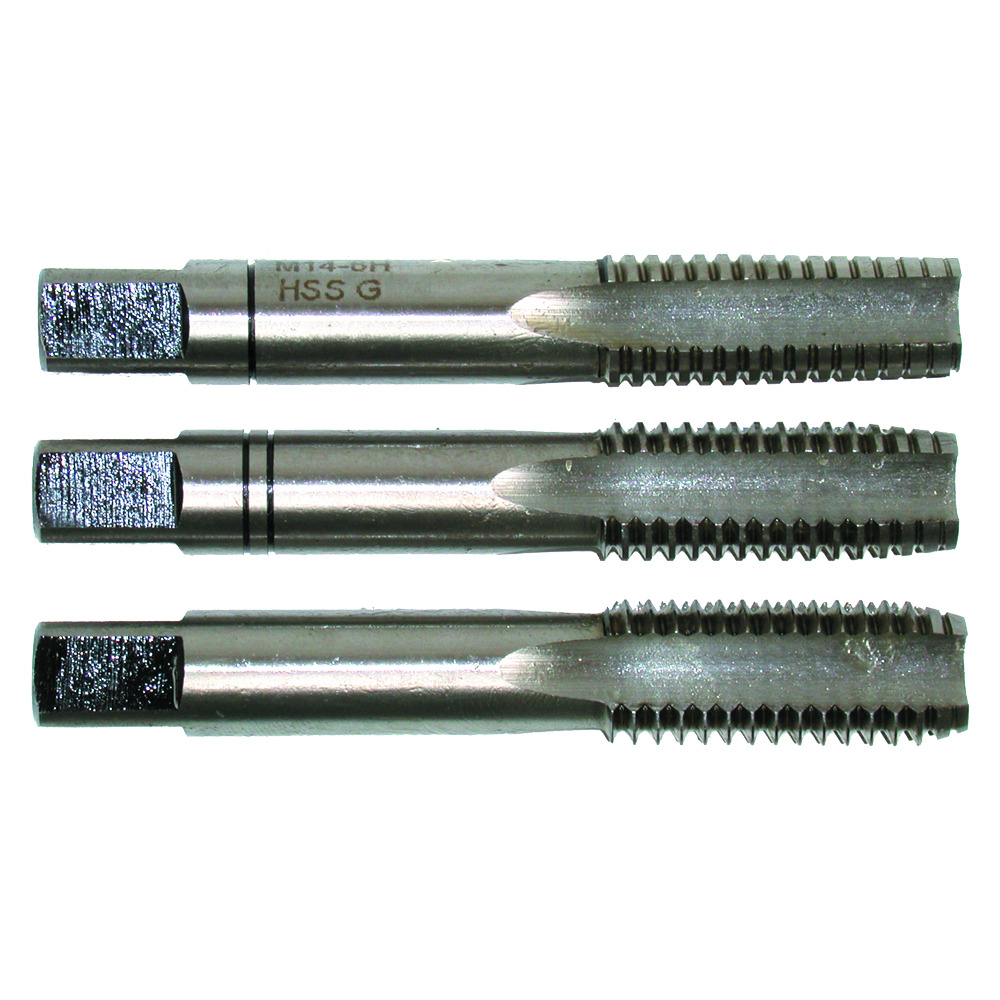

Set 3-Pjesësh Mashkujsh Filetimi DIN 352 HSS Metrik
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Për filetim standard metrik ISO sipas DIN 13. Set me mashkull fillues, të ndërmjetëm dhe përfundues.
Detaje
| Kodi | 55302 |
| Kategoria | Shpimi, Frezimi, Filetimi |
Madhësitë & Variantet
Kodi: 5530 10EAN: 4028203256495Paketimi: 1 cope
Të dhëna teknike — 5530 10
| Filetimi | M10 |
| Gjatësia Totale | 70 mm |
| Gjatësia e Filetimit | 24 mm |
| Ø i Vrimës Paraprake | 8.5 mm |
| Kodi | Filetimi |
|---|---|
| 5530 10 | M10 |
| 5530 12 | M12 |
| 5530 14 | M14 |
| 5530 16 | M16 |
| 5530 18 | M18 |
| 5530 2 | M2 |
| 5530 20 | M20 |
| 5530 22 | M22 |
| 5530 24 | M24 |
| 5530 3 | M3 |
| 5530 4 | M4 |
| 5530 5 | M5 |
| 5530 6 | M6 |
| 5530 7 | M7 |
| 5530 8 | M8 |
Të Dhëna Teknike
| Filetimi | Filetimi pitch | Filetimi Gjatësia | Total Gjatësia | Core hole Ø | ||||||
| metric | mm | mm | mm | mm | ||||||
| M2 | 0.4 | 8 | 36 | 1.6 | ||||||
| M3 | 0.5 | 11 | 40 | 2.5 | ||||||
| M4 | 0.7 | 13 | 45 | 3.3 | ||||||
| M5 | 0.8 | 16 | 50 | 4.2 | ||||||
| M6 | 1.0 | 19 | 56 | 5.0 | ||||||
| M7 | 1.0 | 19 | 56 | 6.0 | ||||||
| M8 | 1.25 | 22 | 63 | 6.8 | ||||||
| M10 | 1.5 | 24 | 70 | 8.5 | ||||||
| M12 | 1.75 | 29 | 75 | 10.2 | ||||||
| M14 | 2.0 | 30 |
