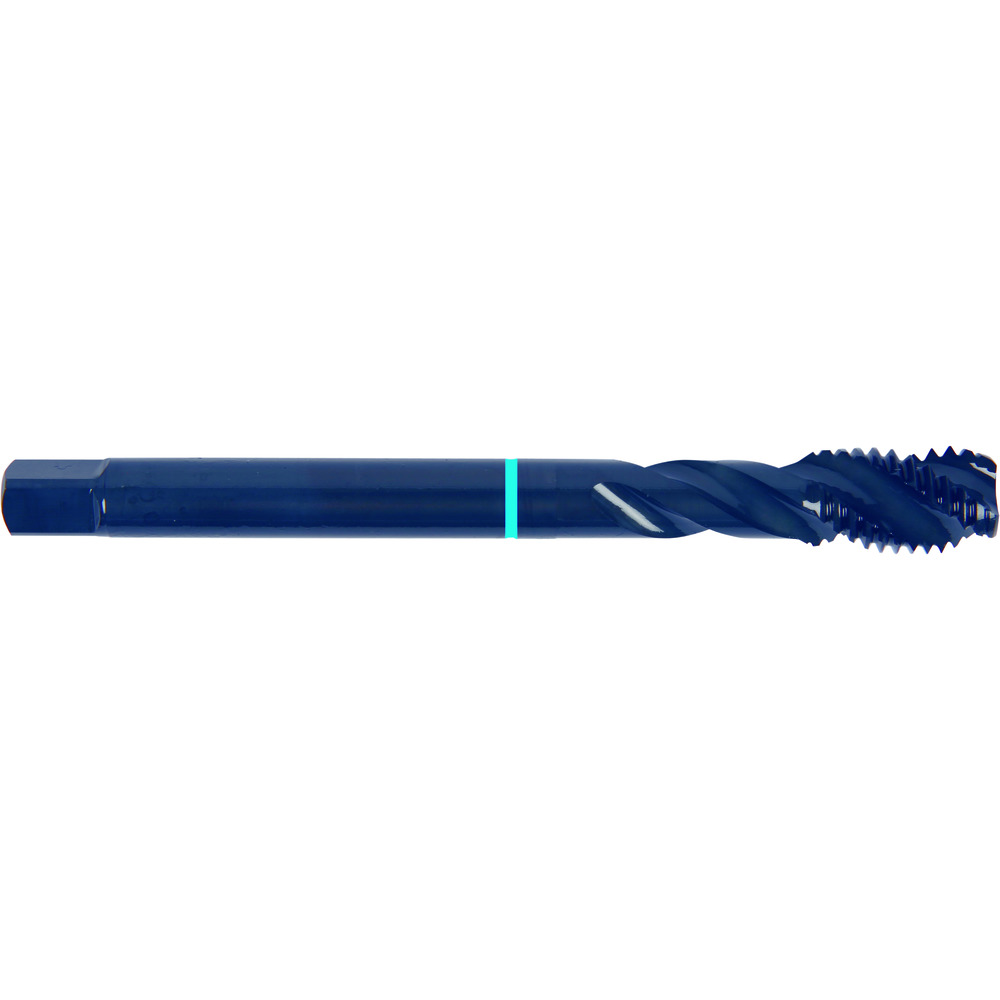

Set Filetuesish Makinerie DIN 376 HSS-E Forma C, Çelik FÖRCH 5*
Pyet për këtë produktKy është katalog — na kontaktoni për çmime dhe disponibilitet.
Përshkrimi
Filetues makinerie DIN 376 HSS-E, forma C, i optimizuar për çeliku.
Përparësitë:
- HSS-E për materiale të forta
- Forma C për vrima të hapura (sipas DIN)
Përdorimi:
- Filetim i çeliku në makineri/trapan
Detaje
| Kodi | 55435123 |
| Kategoria | Shpimi, Frezimi, Filetimi |
Madhësitë & Variantet
Kodi: 5543 5 12 3EAN: 4028203957217Paketimi: 1 / 5 L cope
Të dhëna teknike — 5543 5 12 3
| Filetimi | M12 |
| Hapi i Filetimit | 1.75 mm |
| Gjatësia Totale | 110 mm |
| Gjatësia e Filetimit | 24 mm |
| Ø Boshtit | 9 mm |
| Ø i Vrimës Paraprake | 10.2 mm |
| Kodi | Filetimi | Hapi i Filetimit |
|---|---|---|
| 5543 5 12 3 | M12 | 1.75 mm |
| 5543 5 16 3 | M16 | 2 mm |
| 5543 5 20 3 | M20 | 2.5 mm |
| 5543 5 24 3 | M24 | 3 mm |
Të Dhëna Teknike
| Filetimi | Filetimi | Filetimi- | Total | Shaft Ø | Core hole Ø | |||||
| metric | increase | Gjatësia | Gjatësia | mm | mm | |||||
| mm | mm | mm | ||||||||
| M12 | 1.75 | 24 | 110 | 9.0 | 10.2 | |||||
| M16 | 2.0 | 26 | 110 | 12.0 | 14.0 | |||||
| M20 | 2.5 | 32 | 140 | 16.0 | 17.5 | |||||
| M24 | 3.0 | 36 | 160 | 18.0 | 21.0 |
